Din railschaar
Grangier, fabrikant van scharen, ponsmachines, vouwmachines en gereedschappen voor elektriciteit en fijn plaatwerk voor installateurs van elektrische kasten, boren van deuren en dozen, snijden, boren, buigen van koperen staven presenteert producten voor het snijden en boren van profielen en DIN-rails:
Din railscharen en ponsmachines
De Coup'Din GH3 en ALG combinatie Din-rail ponsmachines zijn onmisbare machines voor paneelbouwers en elektriciens bij de constructie van het frame van een schakelbord, kast of behuizing. Ze worden gebruikt om de Din-rails waaruit het frame bestaat zonder bramen te snijden en te boren, zodat ze aan elkaar kunnen worden geschroefd.
Scharen en ponsmachines kunnen handmatig, elektrisch of pneumatisch zijn. Een “knip en boor” combinatie is een twee-in-één oplossing (één machine) voor het knippen van de rails voor het boren van de lampen. Er zijn veel modellen verwisselbare matrijzen, messen en ponsen verkrijgbaar om veelzijdigheid te bieden bij het snijden en boren van Din-railonderdelen.
Din rails
Din rails zijn gestandaardiseerde profielen van metaalmateriaal (staal, aluminium, roestvrij staal, enz.) van een paar millimeter dik, die worden gebruikt om aansluitklemmen en meet- en beveiligingsapparaten (stroomonderbrekers, enz.) te bevestigen in schakelborden, kasten en schakelkasten.
De Din-rail bestaat in verschillende vormen en maten: symmetrische of asymmetrische Din-rail boven of onder, versterkt, “C”-vormig bijvoorbeeld.
Coup'Din GH3-M en ALG handmatige ponsmachines voor rails
De handmatige Din rail-snijmachines, ook bekend als “Din rail-snijders”, “Coup'Din” (gedeponeerd handelsmerk van GRANGIER SAS), of “Gecombineerd snijden en boren” zijn klein genoeg om op een werkbank te worden gemonteerd en zijn eenvoudig te installeren.

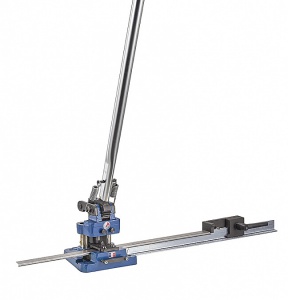

DIN-rail frezen “Coup'Din GH3-M”
Met de DIN-railsnijder GH3-M kunnen rails in één bewerking worden gesneden en geboord, op de meeste commerciële profielen. Voor precisiewerk zijn de snijprofielen GH3-M uitgerust met een schaalverdeling van 1,20 m met instelbare aanslag. Ponsen of snijden kan ook onafhankelijk worden uitgevoerd.
Het blad en de ponsen, evenals de matrijzen, zijn gemaakt van hoogwaardig staal met de beste warmtebehandeling. De gereedschappen kunnen zeer snel worden verwisseld en worden zonder sleutel geïnstalleerd. De stempels worden geselecteerd op basis van de te snijden rails. Het mes en de standaard ponsen worden samen met de machine geleverd. GRANGIER SAS produceert ook speciale messen, matrijzen en ponsen voor alle soorten specifieke snij- en boorbewerkingen.

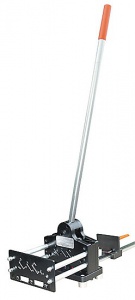

De handmatige snij- en boorcombinatie “ALG
Met dit model handmatige ponsschaar, bekend als “Gecombineerd snijden en boren”, kunnen de meest gebruikte Din-rails worden gesneden en nabewerkte lampen worden geboord.
De handmatige combo combineert de drie meest voorkomende profielen op dezelfde matrijs voor meer compactheid en gebruiksgemak. Ter herinnering, de 3 standaard profielen zijn :
- Din symmetrische profielen 35X15X1,5,
- symmetrische Din profielen 35X15X7,5,
- asymmetrisch Din profiel 32X15X1,5 mm.
Net als de Coup'Din GH3 handleidingen worden de ALG handleidingen geleverd met een liniaal en een lengteaanslag om nauwkeurig te kunnen werken. De hefboomarm van 1 meter maakt moeiteloos werken mogelijk. Het ponsen kan naar wens verticaal of horizontaal gebeuren.

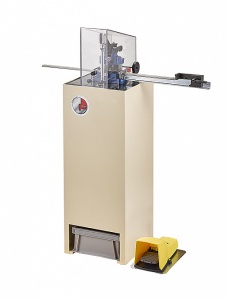

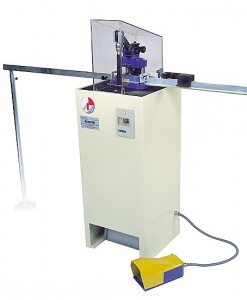

Coup'Din elektrische GH3-E en pneumatische GH3-P ponsscharen
De elektrische of pneumatische Coup'Din ponsschaar voor het knippen van Din-rails is groter en comfortabeler in gebruik dan een handmatige ponsschaar voor het knippen van profielen. Ze worden gebruikt. Voor een duurzamere productie en om de operator minder te vermoeien.
Ze maken het knippen en boren van Din-rails mogelijk zonder enige inspanning voor de operator in één enkele bewerking. Net als de handmatige machines worden ze geleverd met een standaard mes en ponsen en een liniaal en aanslag voor nauwkeurig werk.
Het is mogelijk om zonder sleutel snel van gereedschap te wisselen. Messen en ponsen zijn snel en eenvoudig te installeren en te verwijderen, en de machine kan in een handomdraai omgevormd worden tot een ponsmachine, een knipmachine of beide. Er zijn talloze messen en ponsen beschikbaar voor het snijden en boren van Din-rails tot de gewenste afmetingen, vormen en gatdiameters.
Dankzij het voetpedaal en de beweegbare beschermkap kan de operator veilig en zonder belasting werken. De elektrische ponsschaar met draaistroomreductormotor met koppelbegrenzer biedt een uitstekend vermogen voor zuiver, precies en braamvrij snijden en boren. De pneumatische versie is zeer eenvoudig te bedienen... op voorwaarde dat er een persluchttoevoer beschikbaar is.
