Pons- en buigscharen voor koperen staven

Pons- en buigscharen voor koperen staven

In de elektriciteitsbouw is het laagspanningsschakelbord (LVS) het centrale punt van de elektrische distributie. Het is de schakel tussen de aankomst van de stroom en de distributie van deze stroom binnen de fabriek, het gebouw... In deze gevallen vereisen de hoge nominale stromen het gebruik van flexibele of stijve koperen staven om de stroom te transporteren.

Met de buig- en ponsscharen voor koperen staven van Grangier kunnen de kabelmaker en de elektricien deze staven eenvoudig en nauwkeurig vormen en buigen om ze in het schakelbord te integreren en aan te sluiten op de afsnijd-, beveiligings- en controleapparaten.

Koperen buigmachine is een veelzijdige machine voor snijden, ponsen en buigen

Grangier biedt een breed assortiment machines (kopersnijmachine, hydraulische of handbediende buigmachine) voor paneelbouwers en elektrotechnische werkplaatsen, waaronder een compleet en veelzijdig assortiment scharen, ponsmachines, buig- en snijmachines voor koperen staven en ook krachtige machines voor het snijden van Din-rails en voor het boren van deuren en kasten.

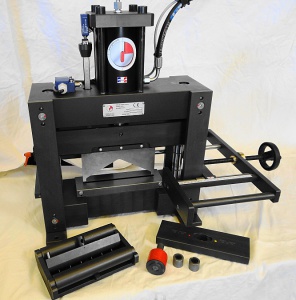

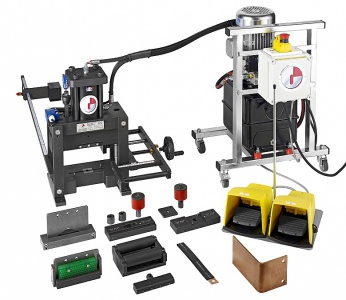

- De CM1 combinaties van schaar, pons en buigmachine voor koperen staven

De gecombineerde knip-, pons- en buigmachines voor koperen staven zijn van nature veelzijdig en kunnen alle bewerkingen uitvoeren die inherent zijn aan het bewerken van koperen staven. Ze staan ook bekend als “gecombineerde cisabaren” en zijn productiemachines, maar door hun beperkte budget kunnen ze ook worden gebruikt voor eenmalige bewerkingen.

Deze machines zijn uitgerust met zeer taaie stalen messen en matrijzen voor een vlekkeloze en vervormingsvrije bewerking van stijve of flexibele koperen staven. De ponsen zijn gemaakt van hoogvast gereedschapsstaal met een geïntegreerde intrekbare centreerpin. Voor seriewerk en herhaald buigen zijn millimeter X/Y-stops geïntegreerd.

Vele soorten ponsen zijn mogelijk: rond, verticaal of horizontaal langwerpig, met een groot aantal mogelijke diameters en voor flexibele of stijve koperstaven tot 10 mm dik en 200 mm breed.

Het snijden, buigen en ponsen van koperen staven met dit type machine is eenvoudig en moeiteloos. Ze zijn uitgerust met een krachtige hydraulische aandrijfeenheid en tal van accessoires en hulpmiddelen, zoals een digitale weergave van de buighoek voor een nauwkeurigere en eenvoudigere instelling. Deze units zijn eenvoudig te hanteren en te bedienen.

De elektrohydraulische eenheid is uitgerust met een dubbel op/neer voetpedaal met een stop in positie voor het herpositioneren van de koperen staven. De gematigde daalsnelheid van de pons beperkt het risico op fouten en stelt de operator in staat om in alle veiligheid te werken.

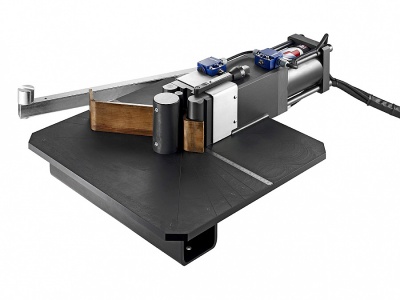

- PH1 hydraulische buigmachines

De hydraulische buigmachines zijn eenvoudig te bedienen. Ze kunnen geleverd worden op een mobiele werkbank, voor eenvoudige bediening en mobiliteit van de werkplek. Ze zijn gemaakt van hoogwaardig staal met een hoge sterkte, waardoor ze robuust zijn en lang meegaan.

De PH1 hydraulische buigmachines kunnen stijve of flexibele (meervoudige) koperen staven buigen die op hun rand liggen in secties tot 160x10. Hun robuuste dubbelwerkende hydraulische cilinder wordt bediend met een CME elektrohydraulische besturingseenheid, via een dubbele pedaalbediening. De hoge drukkracht en het instelsysteem voor de buighoek maken nauwkeurig werken aan de te buigen staaf mogelijk. De buighoeken (90, 60, 45°...) zijn gegraveerd op de werkplaat om het vormen van de gebogen staven te vergemakkelijken.

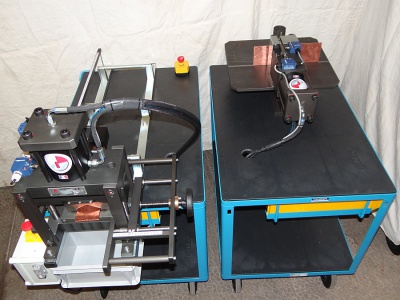

- CM1-PH1 combi's en duo's op de werkbank

Afhankelijk van de configuratie van uw werkplaats kan een combo of duo de ideale oplossing zijn voor het werken met koperen staven.

Voor werkplaatsen met hoge snelheden kunt u met de CM1-PH1 combo knippen en ponsen met de CM1 knipschaar en de koperen staven buigen met de PH1 buigmachine. Het voordeel van een combo is het onafhankelijke gebruik van de knip- en buigmachine, omdat ze beide zijn uitgerust met een hydraulische eenheid en zijn gemonteerd op aparte werkbanken.

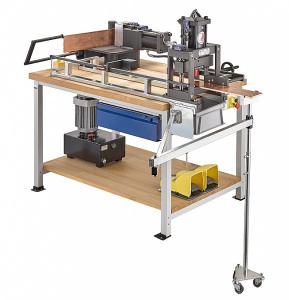

Het CM1-PH1 duo op een werkbank heeft dezelfde functies met één belangrijk verschil: het gebruik van één hydraulische unit voor beide bewerkingsmachines. Het resultaat is compactere apparatuur, gegroepeerd op een enkele werkplek op een mobiele en zeer robuuste werkbank met wielen. Met het duo kan echter maar één machine tegelijk worden bediend: de PH1 of de CM1.

Het CM1-PH1 duo is een productiefaciliteit waar de Cisabarre CM1 de koperen staven snijdt en ponst en de PH1 buigmachine ze vervolgens buigt. Zowel stijve als flexibele koperen staven kunnen worden verwerkt. De twee voetpedalen bedienen afzonderlijk de buigmachine en de buigschaar.

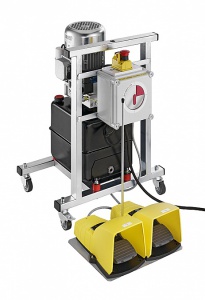

- Elektrohydraulische krachtpakket CME

De elektrohydraulische krachtpakket is een onmisbaar onderdeel van de Grangier CM1 of PH1 plooimachines. Dankzij hun eenvoudige en beproefde constructie verbruiken de elektrohydraulische aggregaten weinig energie en verhogen ze de productiviteit terwijl ze het risico op machinestilstand beperken.

Met zijn hoge vermogen (tot 160 bar) en enkelfasige 240 V voeding combineert de CME elektrohydraulische krachtpakket van Grangier eenvoud en prestaties. Hij is compact en kan op een chassis met wielen worden gemonteerd. Uitgerust met een dubbel voetpedaal (omhoog en omlaag) is het gebruik bijzonder eenvoudig en efficiënt.
