Coup'Din GH3-P

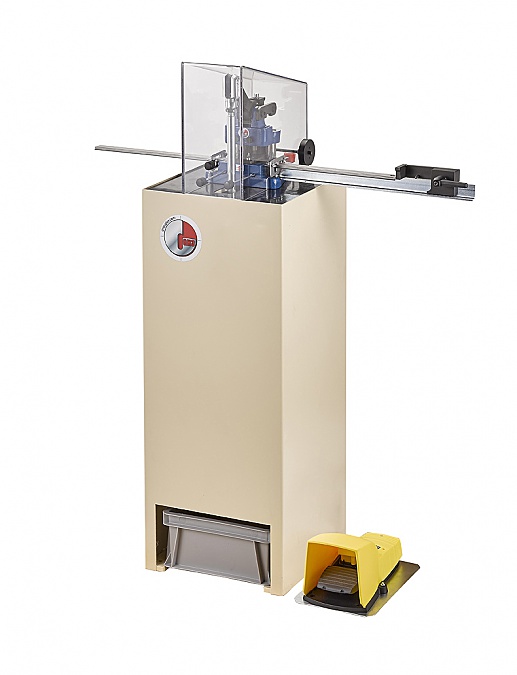

PNEUMATISCHE Knip-Ponsmachine voor DIN-rails

Schaar/ponsmachine op voet, met pneumatische vijzel 5,5 bar min.

Pneumatische pedaalbediening.

Beweegbare veiligheidsbehuizing.

Elke machine wordt geleverd met 1 mes en 2 standaard ponsen van 6,5 X 13 mm, een richtlat van 1m20, aanslag en standaard.

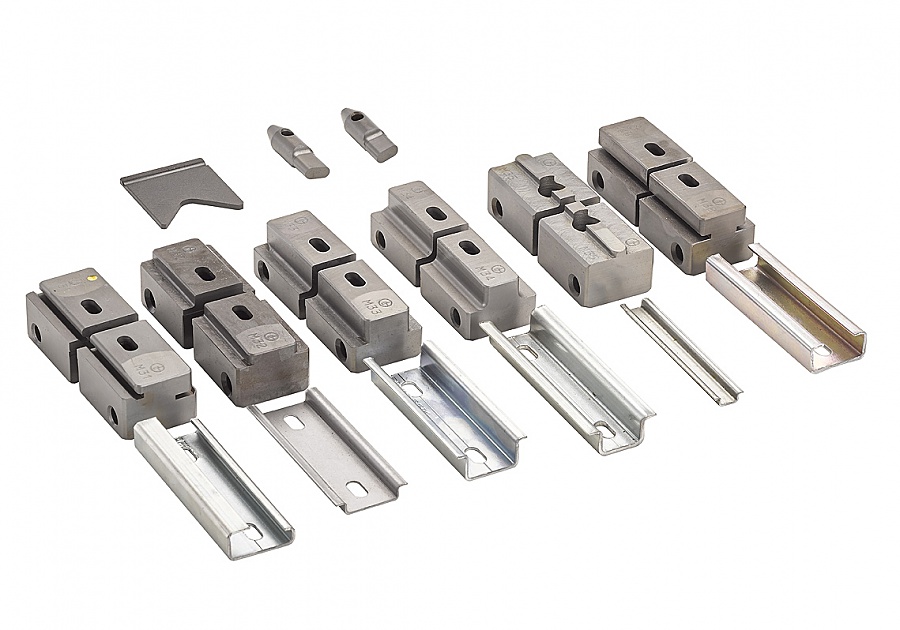

De stempels worden gekozen in functie van de te snijden rails (zie tabel rechts).

GERELATEERDE PRODUCTEN

- COUP'DIN GH3-E

Gereedschap kan snel worden omgewisseld, zonder sleutel.

Technische kenmerken

Gewicht : 85 KGS
Afmetingen (zonder richtliniaal) : 400 X 400 X 1200 mm
Matrijzen te kiezen volgens de te snijden rail: voor symmetrische 35 X 15 X 1,5 rails, kies matrijs referentie M33.

Andere profielen en ponsen op aanvraag

BESCHRIJVING	REFERENTIE
SPECIALE PONS Ø	P33S D.
SPECIALE PONS Ø GECENTREERD	P33S DE.
SPECIALE PONS LANGWERPIG	P33S O.
SPECIALE PONS LANGWERPIG GECENTREERD	P33S OE.
SET STEMPELS MET SPECIAAL GAT Ø	M33S D
SET STEMPELS MET SPECIAAL GAT LANGWERPIG	M33SO.
SET STEMPELS MET SPECIALE VORM	M33S

SCHAARMACHINES EN MATRIJZEN

ONTWERP	REFERENCE

PNEUMATISCHE SCHAARMACHINE	GH3-P
Op voet, pedaalbediening, veiligheidsbehuizing, een richtliniaal van 1m20, staander, stop, 1 mes, 2 ponsen 6,5X13, pneumatische vijzel 5,5 bar min.

STANDAARD MATRIJS
Asymmetrisch DIN 32 x 15 x 1,5	M31
Asymmetrisch DIN 35 x 7,3 x 1	M32
Asymmetrisch DIN 35 x 15 x 1,5	M33
Asymmetrisch DIN 35 x 15 x 2,4 Aluminium	M33AL
Asymmetrisch DIN 35 x 15 x 2,3 met speciaal blad	M34+ L331.23
Symmetrisch TS 15 -15 x 5 x 1	M35
TELEMECANIEK AM1 ED 200 - 35 x 15 x 1	MA36
TELEMECANIEK AM1 ED 201 - 37 x 15 x 1,5	MP36
C-vorm, 20 x 14 x 1,5 met speciaal blad	M37+L37
C-vorm, 30 x 15 x 1,5	M38
Andere afmetingen : gelieve ons te raadplegen

OPTIES
Invoergeleider met standaard	RA2
Basis voor handbediende schaarmachine	SF03
2m richtliniaal, extra	R2
Opbergpaneel voor gereedschap	CR2

OMBOUWSET
Handschaarmachine naar elektrische schaarmachine	GH3-K
Handschaarmachine naar pneumatische schaarmachine	GH3-PK

ONTWERP	REFERENTIE

Genitreerd standaard snijmes (machine # 1503 tot 4235)	L331
Genitreerd standaard snijmes (machine # 4236 tot 4550)	L332
Genitreerd standaard snijmes (machine à partir N°4551)	L331
Speciaal snijmes	LS3
Speciaal snijmes voor 35 x 15 x 2,3 Din Rail	L331.2,3
Speciaal snijmes voor 35 x 15 x 2,3 Din Rail (machine nr. 4236 tot 4550)	L332.2,3
Set van 2 standaard ponsen 6,5X13 mm	P33LC
Ponshouder	REP2
Juk voor tandwiel	REP3
Bladgeleider (Machine Nbr 1503 tot 4235)	REP9
Bladgeleider (machine vanaf nr. 4551)	REP9,1
Tandheugel	REP4
Tandwiel	REP5
Asplaat (set van 2)	REP6
Tandwielas	REP7
Rol As	REP7-2
Rol	REP13
Stempelsteun	REP10
Stempelsteun (M of P/E)	REP11
Plaat voor Nbr 1503 tot 4235	REP14
Plaat voor Nbr 4236 tot 4550	REP14.1
Plaat (vanaf Nbr 4551)	REP14.2
Veeras	REP19
As voor hendel	REP40
Hendel 1m	REP41
Steunvoet van de duimstok	REP42

STANDAARD VORM
Asymmetrisch DIN 32 x 15 x 1,5	M31
Asymmetrisch DIN 35 x 7,3 x 1	M32
Asymmetrisch DIN 35 x 15 x 1,5	M33
Asymmetrisch DIN 35 x 15 x 2,4 Aluminium	M33AL
Asymmetrisch DIN 35 x 15 x 2,3 met speciaal blad	M34+ L331.23
SYMETRIQUE TS 15 -15 x 5 x 1	M35
TELEMECANIQUE AM1 ED 200 - 35 x 15 x 1	MA36
TELEMECANIEK AM1 ED 201 - 37 x 15 x 1,5	MP36
C-vorm, 20 x 14 x 1,5 met speciaal blad	M37+L37
C-vorm, 30 x 15 x 1,5	M38
