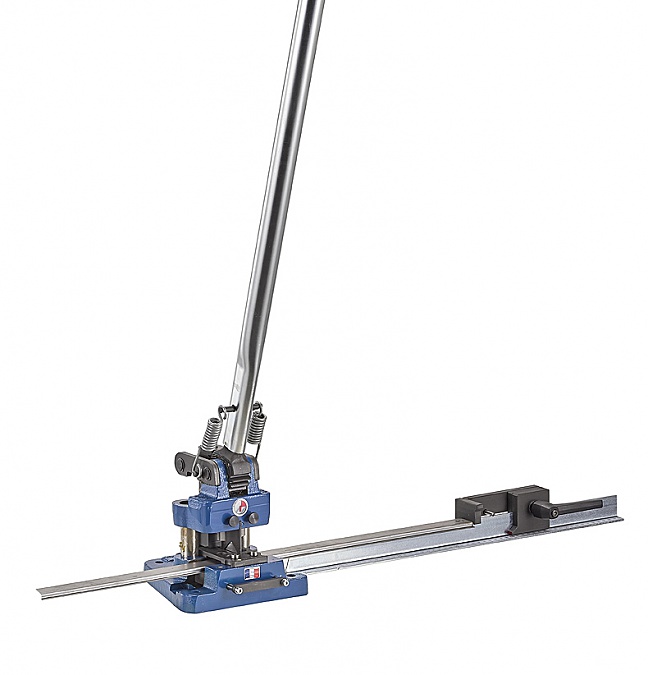

Coup'Din GH3-M

HANDmatige snij-ponsmachine voor DIN-rails

Elke machine wordt geleverd met 1 mes en 2 standaard ponsen van 6,5 X 13 mm, een richtlat van 1m20, eindstop en standaard.

De stempels worden gekozen in functie van de te snijden rails (zie onderstaande tabel).

Gereedschap kan snel worden omgewisseld, zonder sleutel.

VORM BESCHRIJVING HOOGTE BREEDTE DIK.

- AL G

Technische kenmerken

Gewicht : 15 KG
Max. profielafmeting : 37 X 18 mm

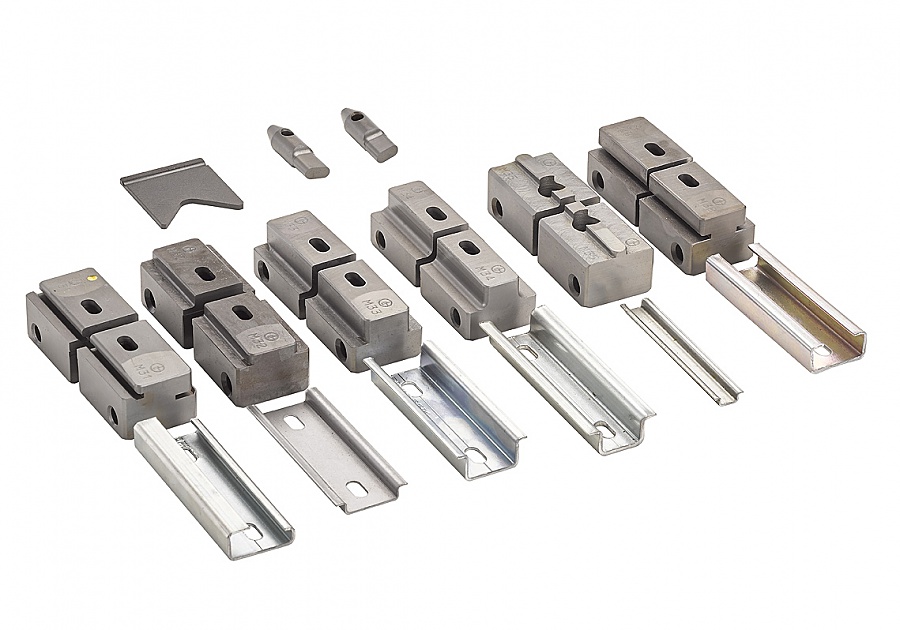

Matrijzen te kiezen volgens de te snijden rail: voor symmetrische 35 X 15 X 1,5 rails, kies matrijzen referentie M33.
Kit voor omvorming naar GH3-E of GH3-P beschikbaar.

Andere profielen en ponsen op aanvraag

SCHEERMACHINES EN MATRIJZEN

ONTWERP	REFERENTIE

HANDBEDIENDE SCHEERMACHINE	GH3-M
Zonder voet, te bevestigen op een werkbank, met een richtlat van 1 m, aanslag, 1 mes, 2 ponsen 6,5X13.

STANDAARD DUMMY
Asymmetrische DIN 32 x 15 x 1,5	M31
Asymmetrische DIN 35 x 7,3 x 1	M32
Asymmetrische DIN 35 x 15 x 1,5	M33
Asymmetrische DIN 35 x 15 x 2,4 Aluminium	M33AL
Asymmetrische DIN 35 x 15 x 2,3 with special blade	M34+ L331.23
SYMMETRISCH TS 15 -15 x 5 x 1	M35
TELEMECANIQUE AM1 ED 200 - 35 x 15 x 1	MA36
TELEMECANIQUE AM1 ED 201 - 37 x 15 x 1,5	MP36
C-vorm, 20 x 14 x 1,5 met speciaal blad	M37+L37
C-vorm, 30 x 15 x 1,5	M38
Andere afmetingen : gelieve ons te raadplegen

OPTIES
Voergeleider met standaard	RA2
Basis voor handbediende scheermachine	SF03
2m waterpas, extra	R2
Opbergpaneel voor gereedschap	CR2

TRANSFORMATIESET
Handbediende scheermachine naar elektrisch bediende scheermachine	GH3-K
Knipmachine met handbediening naar pneumatische knipmachine	GH3-PK

ONTWERP	REFERENTIE

Genitreerd standaard snijmes (machine # 1503 tot 4235)	L331
Genitreerd standaard snijmes (machine # 4236 tot 4550)	L332
Genitreerd standaard snijmes (machine à partir N°4551)	L331
Speciaal snijmes	LS3
Speciaal snijmes voor 35 x 15 x 2,3 Din Rail	L331.2,3
Speciaal snijmes voor 35 x 15 x 2,3 Din Rail (machine Nbr 4236 tot 4550)	L332.2,3
Set van 2 standaard ponsen 6,5X13 mm	P33LC
Ponshouder	REP2
Juk voor tandwiel	REP3
Bladgeleider (Machinenr. 1503 t/m 4235)	REP9
Bladgeleider (Machine uit Nbr 4551)	REP9,1
Rek	REP4
Versnelling	REP5
Asplaat (set van 2)	REP6
Tandwielas	REP7
Rolas	REP7-2
Rol	REP13
Ponsbeugel	REP10
Matrijzensteun (M of P/E)	REP11
Plaat voor Nbr 1503 tot 4235	REP14
Plaat voor Nbr 4236 tot 4550	REP14.1
Plaat (van Nbr 4551)	REP14.2
Veeras	REP19
Handhendel as	REP40
Handhendel 1m	REP41
Ondersteunende voet van de regel	REP42

STANDAARD DUMMY
Asymmetrisch DIN 32 x 15 x 1,5	M31
Asymmetrisch DIN 35 x 7,3 x 1	M32
Asymmetrisch DIN 35 x 15 x 1,5	M33
Asymmetrisch DIN 35 x 15 x 2,4 Aluminium	M33AL
Asymmetrisch DIN 35 x 15 x 2,3 with special blade	M34+ L331.23
SYMMETRISCH TS 15 -15 x 5 x 1	M35
TELEMEKANIEK AM1 ED 200 - 35 x 15 x 1	MA36
TELEMEKANIEK AM1 ED 201 - 37 x 15 x 1,5	MP36
C-vorm, 20 x 14 x 1,5 met speciaal blad	M37+L37
C-vorm, 30 x 15 x 1,5	M38

BESCHRIJVING	REFERENTIE
SPECIALE PONS Ø	P33S D.
SPECIALE PONS Ø GECENTREERD	P33S DE.
SPECIALE PONS LANGWERPIG	P33S O.
SPECIALE PONS LANGWERPIG GECENTREERD	P33S OE.

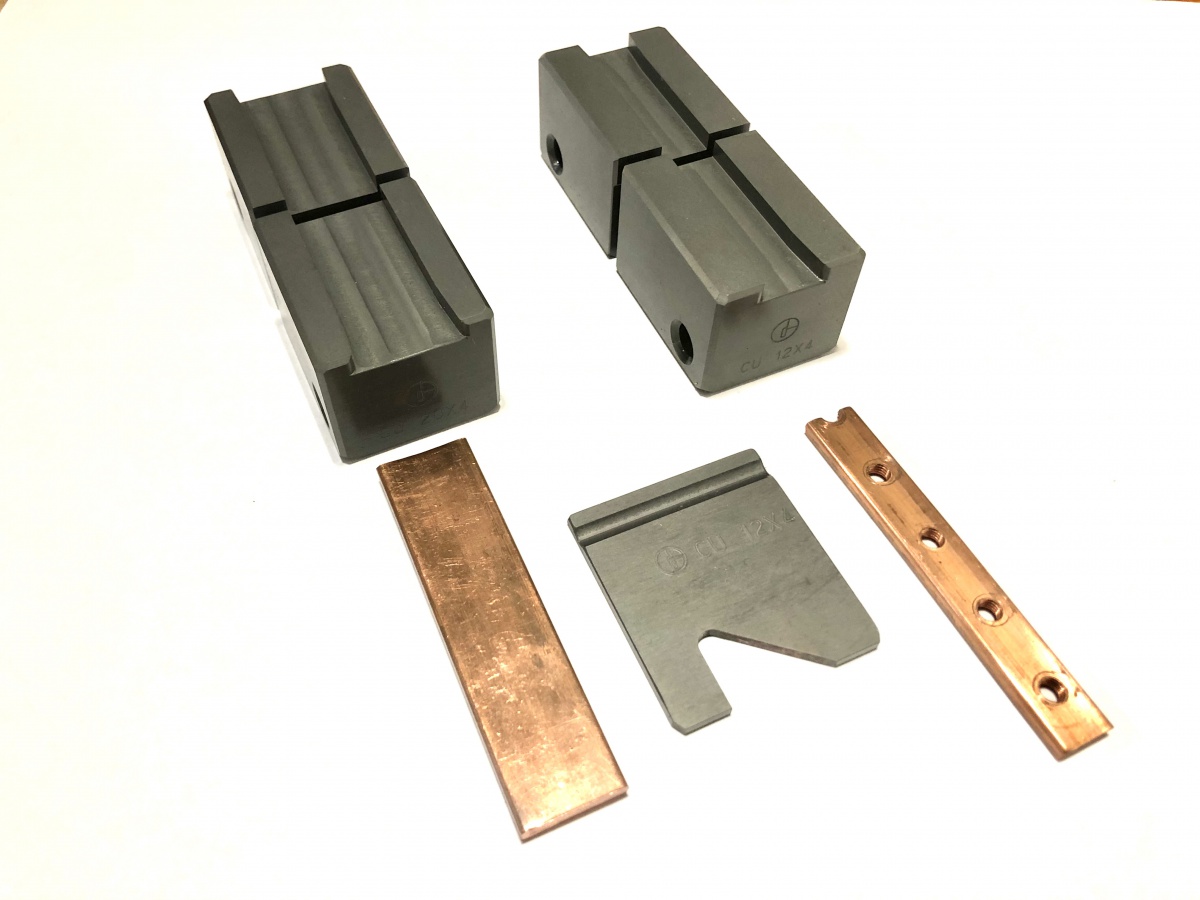

SET MATRIJZEN MET SPECIAAL GAT Ø	M33S D
SET MATRIJZEN MET SPECIAAL GAT LANGWERPIG	M33SO.
SET MATRIJZEN MET SPECIALE VORM	M33S
