Coup'DIN GH3-E

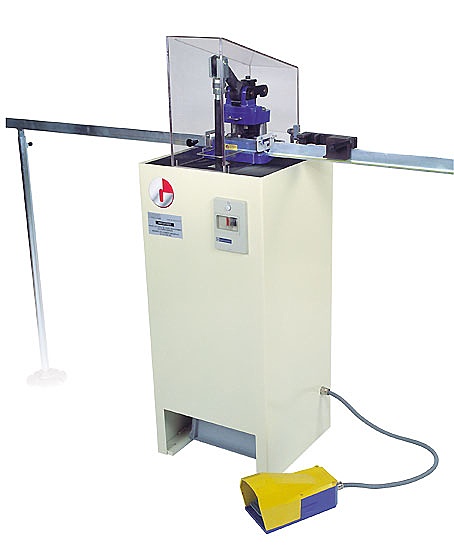

ELEKTRISCH Knip-Ponsmachine voor DIN-rails
Raadpleeg de tabel met machine- en gereedschapsproducten:
Knip/ponsmachine voor bevestiging aan een werkbank met een hefboomarm van 1 meter die in de hoogste stand wordt gehouden.
Elke machine wordt geleverd met 1 mes en 2 standaard ponsen van 6,5 X 13 mm, een richtlat van 1m20, aanslag en standaard.
De stempels worden gekozen op basis van de te snijden rails (zie onderstaande tabel).
De gereedschappen kunnen snel omgewisseld worden, zonder sleutel.
AANVERWANTE PRODUCTEN
- COUP'DIN GH3-P
- AL G
FORME AANDUIDING LARG. HAUT. EP.
| SCHAPE |
BESCHRIJVING |
HOOGTE |
BREEDTE |
DIK. |

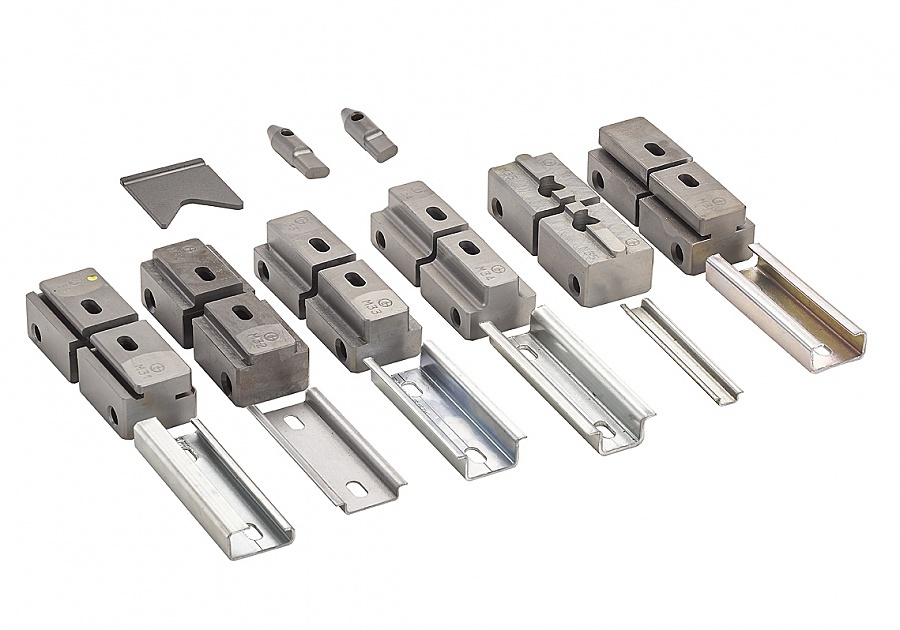

DIE / REF |
 |
Top symmetrisch Din |
35 | 15 | 1.5 | M33 |
 |
Top asymmetrisch Din |
32 | 15 | 1.5 | M31 |
 |
Bodem symmetrisch Din |
35 | 7.5 | 1 | M32 |
 |
C 30X15 | 30 | 15 | 1.5 | M38 |
 |
C 20X14 | 20 | 14 | 1.5 | M37 |
 |
Schneider AM1 ED200 |
35 | 15 | 1 | MA36 |
 |
Schneider AM1 ED201 |
35/37 | 15 | 1.5 | MP36 |
 |
Reinforced symmetrisch |
35 | 15 | 2.4 | M34 |
 |
ALU symmetrisch Din |
35 | 15 | 2.4 | M33AL |
 |
symmetrisch TS15 |
15 | 5 | 1 | M35 |
Technische kenmerken
- Gewicht : 15 KG
- Max. profielafmeting : 37 X 18 mm
- Matrijzen te kiezen volgens de te snijden rail: voor symmetrische 35 X 15 X 1,5 rails, kies matrijzen referentie M33.
- Kit voor omvorming naar GH3-E of GH3-P beschikbaar.
Andere profielen op aanvraag

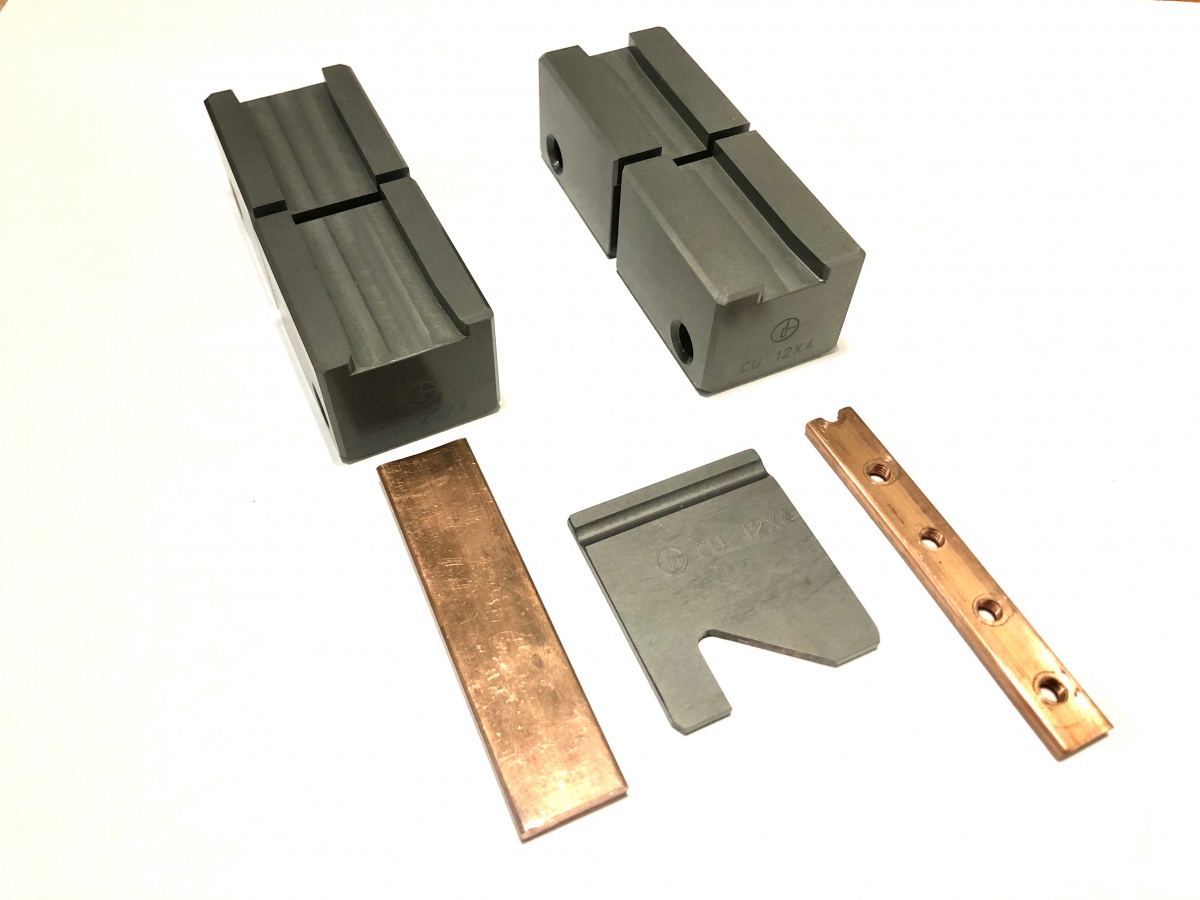

SPECIALE PONS-DIES
| BESCHRIJVING | REFERENTIE |
| SPECIALE PONS Ø | P33S D. |
| SPECIALE PONS Ø GECENTREERD | P33S DE. |
| SPECIALE PONS LANGWERPIG | P33S O. |
| SPECIALE PONS LANGWERPIG GECENTREERD | P33S OE. |
| SET STEMPELS MET SPECIAAL GAT Ø | M33S D |
| SET STEMPELS MET SPECIAAL GAT LANGWERPIG | M33SO. |
| SET STEMPELS MET SPECIALE VORM | M33S |
SCHEERMACHINES EN MATRIJZEN
| SCHEERMACHINES EN MATRIJZEN | |
| ONTWERP | REFERENTIE |
| ELEKTRISCH AANGEDREVEN SCHEERMACHINE | GH3-E |
| Op voet, pedaalbediening, veiligheidsbehuizing, een 1 m20 richtliniaal, standaard, stop, 1 mes, 2 ponsen 6,5X13, driefasig reductietandwiel met koppelbegrenzer | |
| STANDAARD DUMMY | |
| Asymmetrisch DIN 32 x 15 x 1,5 | M31 |
| Asymmetrisch DIN 35 x 7,3 x 1 | M32 |
| Asymmetrisch DIN 35 x 15 x 1,5 | M33 |
| Asymmetrisch DIN 35 x 15 x 2,4 Aluminium | M33AL |
| Asymmetrisch DIN 35 x 15 x 2,3 with special blade | M34+ L331.23 |
| Symmetrisch TS 15 -15 x 5 x 1 | M35 |
| TELEMEKANIEK AM1 ED 200 - 35 x 15 x 1 | MA36 |
| TELEMEKANIEK AM1 ED 201 - 37 x 15 x 1,5 | MP36 |
| C-vorm, 20 x 14 x 1,5 met speciaal blad | M37+L37 |
| C-vorm, 30 x 15 x 1,5 | M38 |
| Andere afmetingen : gelieve ons te raadplegen | |
| OPTIES | |
| Invoergeleider met standaard | RA2 |
| Basis voor handbediende schaarmachine | SF03 |
| 2m richtliniaal, extra | R2 |
| Opbergpaneel voor gereedschap | CR2 |
| OMBOUWSET | |
| Handschaarmachine naar elektrische schaarmachine | GH3-K |
| Handschaarmachine naar pneumatische schaarmachine | GH3-PK |
RESERVEONDERDELEN
| ONTWERP | REFERENTIE |
| Genitreerd standaard snijmes (machine # 1503 tot 4235) | L331 |
| Genitreerd standaard snijmes (machine # 4236 tot 4550) | L332 |
| Genitreerd standaard snijmes (machine à partir N°4551) | L331 |
| Speciaal snijmes | LS3 |
| Speciaal snijmes voor 35 x 15 x 2,3 Din Rail | L331.2,3 |
| Speciaal snijmes voor 35 x 15 x 2,3 Din Rail (machine nr. 4236 tot 4550) | L332.2,3 |
| Set van 2 standaard ponsen 6,5X13 mm | P33LC |
| Ponshouder | REP2 |
| Juk voor tandwiel | REP3 |
| Bladgeleider (Machine Nbr 1503 tot 4235) | REP9 |
| Bladgeleider (machine vanaf nr. 4551) | REP9,1 |
| Tandheugel | REP4 |
| Tandwiel | REP5 |
| Asplaat (set van 2) | REP6 |
| Tandwielas | REP7 |
| Rol As | REP7-2 |
| Rol | REP13 |
| Stempelsteun | REP10 |
| Stempelsteun (M of P/E) | REP11 |
| Plaat voor Nbr 1503 tot 4235 | REP14 |
| Plaat voor Nbr 4236 tot 4550 | REP14.1 |
| Plaat (vanaf Nbr 4551) | REP14.2 |
| Veeras | REP19 |
| As voor hendel | REP40 |
| Hendel 1m | REP41 |
| Steunvoet van de duimstok | REP42 |
| STANDAARD DUMMY | |
| Asymmetrisch DIN 32 x 15 x 1,5 | M31 |
| Asymmetrisch DIN 35 x 7,3 x 1 | M32 |
| Asymmetrisch DIN 35 x 15 x 1,5 | M33 |
| Asymmetrisch DIN 35 x 15 x 2,4 Aluminium | M33AL |
| Asymmetrisch DIN 35 x 15 x 2,3 met speciaal blad | M34+ L331.23 |
| symmetrisch TS 15 -15 x 5 x 1 | M35 |
| TELEMEKANIEK AM1 ED 200 - 35 x 15 x 1 | MA36 |
| TELEMEKANIEK AM1 ED 201 - 37 x 15 x 1,5 | MP36 |
| C-vorm, 20 x 14 x 1,5 met speciaal blad | M37+L37 |
| C-vorm, 30 x 15 x 1,5 | M38 |
