CT2-M

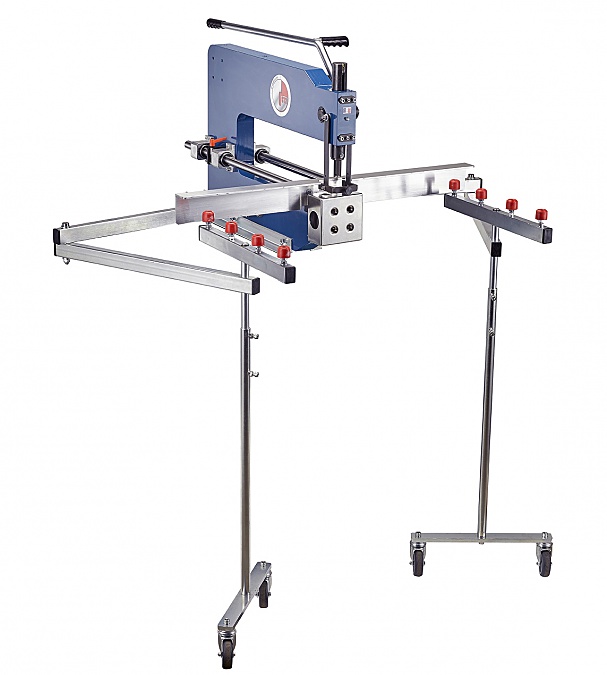

Handmatige ponsmachine voor deuren, panelen, schakelkasten tot Ø63, 5

De scharnierende armen met wielen verplaatsen de deuren (tot 1000X2000 mm) moeiteloos binnen de kozijnoverhang.

Een optioneel verkrijgbare geleider maakt het mogelijk om de rijen gaten of de rechthoekige uitsparingen uit te lijnen door te knabbelen.

- Gewicht : 110 KG

- Diepte van de kaderoverhang : 510 mm

- Ponscapaciteit :

2 mm max. op staal voor diameters van 5 tot 22,5 mm

en vierkant van 45,3X45,3 mm

1,5 mm voor diameters van 25,5 tot 60

1,2 mm max. op roestvrij staal

4 mm in kunststof of polyester

Voor grotere capaciteiten, zie de elektrohydraulische versies CT2H-125 en CT2H-63.5

- Ombouwset naar CT2H-125 of CT2H-63.5 beschikbaar.

- CT2-H elektrohydraulische ponsmachine

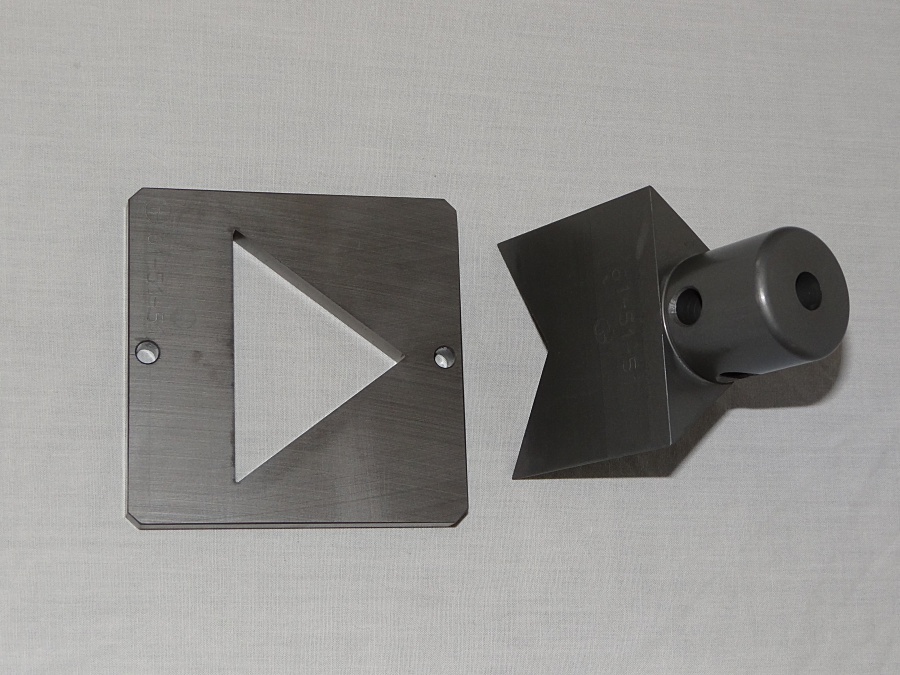

- “niet-standaard” ronde en rechthoekige ponsen

- hydraulische handpomp- en messensets voor tristaanstaal

- hydraulische handpomp en messensets voor roestvrij staal tristar plus

- draagbare hydraulische pomp voor akku pons

- ponscilinder voor ponsmachines met hydraulische voetpomp

- gatenzaag

PONS	VOOR	REFERENTIE

ROND PONSEN :
Ø22,5 + 4 nokken 3,2	Draaiknop	PMR22,5-32
Ø25,5	ISO 25	PMR25,5
Ø28,3	PG 21	PMR28,3
Ø30.5		PMR30.5
Ø32,5	ISO 32	PMR32,5
Ø33		PMR33
Ø34		PMR34
Ø34.6		PMR34.6
Ø37	PG 29	PMR37
Ø38		PMR38
Ø40,5	ISO 40	PMR40.5
Ø41,5		PMR41.5
Ø43		PMR43
Ø44		PMR44
Ø47	PG 36	PMR47
Ø49.6		PMR49.6
Ø50,5	ISO 50	PMR50,5
Ø54	PG 42	PMR54
Ø56		PMR56
Ø57		PMR57
Ø60	PG 48	PMR60
Ø63,5 MAXI	ISO 63	PMR63,5

VIERKANT EN RECHTHOEKIG PONSEN :
15X15		PMC15X15
16,1X13,5		PMC16,1X13,5
18X12		PMC18X12
20X20		PMC20X20
22X22		PMC22X22
22.2X22.2		PMC22.2X22.2
24X24		PMC24X24
25X7 OBLONG	6mm schroef	PMC25x7
30X22		PMC30X22
33X15		PMC33X15
33X20,3		PMC33X20,3
34X21,5		PMC34X21,5
35X10		PMC35X10
35X35	HARTING PLUG	PMC35X35
36,5X21,5		PMC36,5X21,5
36X26		PMC36X26
36X36		PMC36X36
40X30	67,5x 30	PMC40X30
40X40		PMC40X40
45X29	71 x 29	PMC45X29
45,3X 22,2	DIN 48 x 24	PMC45,3X22,2
45,3X 45,3	DIN 48 x 48 en meer	PMC45,3X45,3
46X36		PMC46X36
47X36		PMC47X36
50X14		PMC50X14
50X25		PMC50X25
50X37		PMC50X37
50X44,5		PMC50X44,5
52x36 + 4 stiften met hartafstand 70x32		PMC56X36
55X55		PMC55
60X60 max	speciaal	PMCS
9 pinnen	Sub-D 9 pinnen	PMSD9
15 pinnen	Sub-D 15 pinnen	PMSD15
25 pinnen	Sub-D 25 pinnen	PMSD25
37 pinnen	Sub-D 37 pinnen	PMSD37

SET MESSEN EN MATRIJZEN :
Set met mes, meshouder en matrijs voor 30x5 sleuf		LD30
Set met mes, meshouder en matrijs voor 45,5x5 sleuf		LD45
Set van mes, meshouder en matrijs voor 60x5 sleuf		LD60

KNOOPSGATVORM :
Set pons+die D6,5x D12		PMBS12X6,5

VOOR SLOT :
D22,5X20,1		PMRS22,5X20,1
D22,5X18,5		PMRS22,5X18,5
D22,5X21,2		PMRS22,5X21,2

BENAMING	REFERENTIE

HANDMATIGE PONSMACHINE CT2
Zwaanhals met een diepte van 250 mm, te bevestigen op een werkbank (2 bevestigingsplaten worden bij de machine geleverd), met bedieningsarm, ontkistingssysteem (om de pons uit het geponste plaatwerk te halen).	CT2-250

HANDMATIGE PONSMACHINE CT2
Zwaanhalsdiepte 500 mm, te bevestigen op werkbank (2 bevestigingshoeken worden bij de machine geleverd), met bedieningsarm, ontkistingssysteem (om de pons uit het geponste plaatwerk te halen), machine om te bouwen tot hydraulische	CT2-M

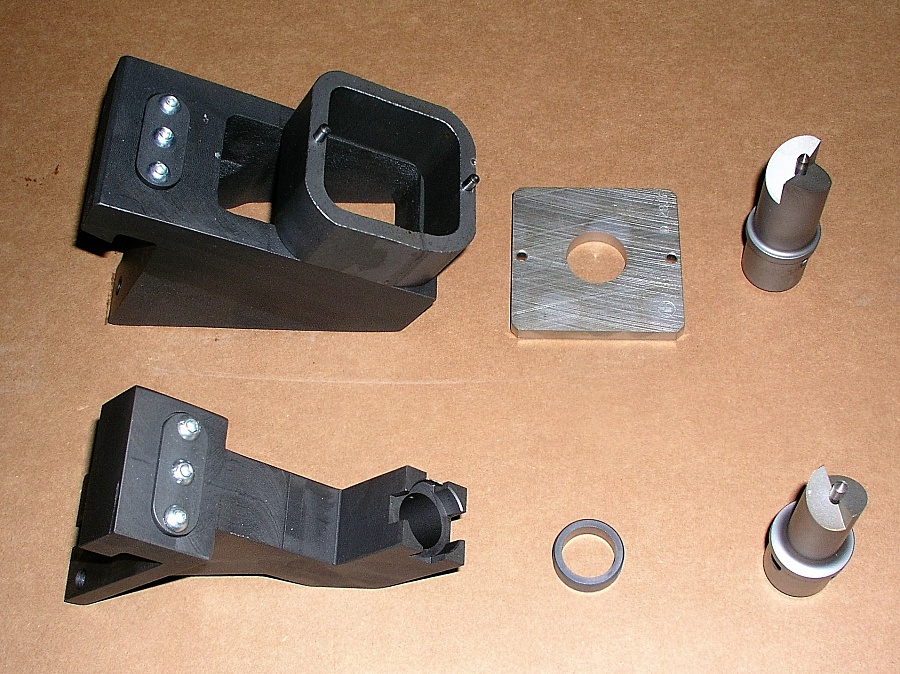

MATRIJSHouders: (onmisbaar, te kiezen op basis van de ponsdiameters)
MATRIJSHouder 30: voor matrijzen met een diameter van 3 à 22,5 mm	TPM30
MATRIJSTAFEL VAN 80: voor matrijzen met een diameter van 25,5 tot 60 en vierkanten van maximaal 50x50	TPM80

ACCESSOIRES
WALSHOLDER VOOR DEUREN (onmisbaar voor grote deuren)	SRP
GELEIDINGSLINIAAL 1 m VOOR CT2-MANUELLE (voor het uitlijnen van gaten en rechthoekige uitsnijdingen)	RG
OPBERGPANEEL VOOR GEREEDSCHAP	CRO
SOKKEL VOOR HANDMATIGE PONS MACHINE	SRCT2
