Stansen en matrijzen voor staal
Matrijzen-stempels, hydraulische pomp voor staal
Raadpleeg de tabel met machine- en gereedschapsproducten:
- Een compleet assortiment ponsen en matrijzen voor 2 mm dik staal
- Complete dozen, of detailhandel
- Bekijk de lijst met schroeven en hydraulische pompen
AANVERWANTE PRODUCTEN
- CT2-h 80 elektrohydraulische ponsmachine
- CT2-h elektrohydraulische ponsmachine
- CT2-m handmatige ponsmachine
- ronde en rechthoekige ponsen voor roestvrij staal
- “niet-standaard” ronde en rechthoekige ponsen
- hydraulische handpomp- en messensets voor tristaanstaal
- hydraulische handpomp en messensets voor roestvrij staal tristar plus
- draagbare hydraulische pomp voor akku pons
- ponscilinder voor ponsmachines met hydraulische voetpomp
- gatenzaag
De TRISTAR PUNCH-DIE in detail
| ONTWERP | BESTEMMING | REFERENTIES |
| Ø 12.5 | M12 | 01770 |
| Ø 12.7 | PG7 | 01003004 |
| Ø 15.2 | PG9 | 01681682 |
| Ø 16.2 | M16 | 01684685 |
| Ø 18.6 | PG11 | 01687688 |
| Ø 20.4 | PG13/M20 | 01690691 |
| Ø 22.5 | PG16 | 01693694 |
| Ø 22.5 met anti-rotatie inkeping | 01420 | |
| Ø 25.4 | M25 | 01696697 |
| Ø 28,3 voor schroeven Ø 9,5 | PG21 | 01699700 |
| Ø 28,3 voor schroeven Ø 19 | PG21 | 01702614 |
| Ø 30.5 | 01779 | |
| Ø 32.5 | M32 | 01709710 |
| Ø 37 | PG29 | 01714623 |
| Ø 38 | 01133 | |
| Ø 40.5 | M40 | 01716717 |
| Ø 42,8 | 01157 | |
| Ø 43,2 | 01161 | |
| Ø 47 | PG36 | 01721629 |
| Ø 49,6 | 01169 | |
| Ø 50.5 | M50 | 01737738 |
| Ø 54 | PG42 | 01728727 |
| Ø 61,5 | 01205 | |
| Ø 60 | PG48 | 01730638 |
| Ø 63.5 | M63 | 01740741 |
| Vanaf 68 mm ronde pons, gebruik een hydraulische pomp | ||
| Ø 68 | 01241 | |
| Ø 70 | 01221 | |
| Ø 75,5 | M75 | 01225 |
| Ø 76,2 | 01229 | |
| Ø 80 | 01237 | |
| Ø 82 | 01245 | |
| Ø 89 | 01251252 | |
| Ø 92 | 01253254 | |
| Ø100,5 | 01257258 | |
| Ø115,5 | 01265266 | |
| Ø120 | 01267268 | |
| Kogellagerschroef 9.5 x 50 | 01339 | |
| Kogellagerschroef 19 x 55 | (Ø37max) | 01340 |
| Kogellagerschroef 19 x 75 | (Ø 40.5 to 60) | 01341 |
| Hydraulische schroef Ø 9.5 x 75 | 02009 | |
| Hydraulische schroef Ø 19 x 75 | 02002 | |
| Adapter Ø 19 x 9.5 | 01353 | |

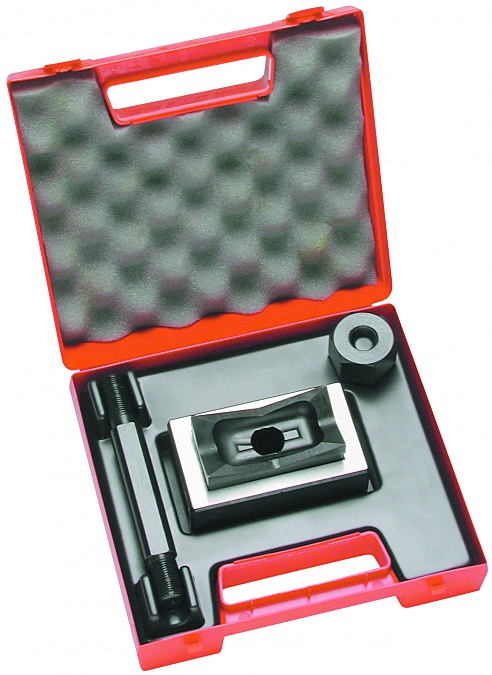

| Set stempels en matrijzen Tristar : | ||
| 6 ponsen en matrijzen PG 9 tot 21 + Ø30.5 mm en koffer | 01750 | |
| 7 ponsen en matrijzen M 16 tot 63 en transportkoffer | 01757 | |
| Voor speciale ponsen, geef diameter, dikte en te ponsen materiaal op | ||
SET VIERKANTE EN RECHTHOEKIGE PONSEN + STEMPELS VOOR STAAL
| GROOTTE VAN DE PONS (MM.) | PROD.-NO. |
| 9,53X9,53 | 10402 |
| 12,7x12,7 | 01300 |
| 15,8x15,8 | 01301 |
| 17X19 | 01301 |
| 19x19 | 01302 |
| 21,8X25,8 | 01318 |
| 22X30 | 01319 |
| 22X42 | 01320 |
| 22,2x22,2 | 01303 |
| 22x45 | 01241 |
| 24x24 | 01331 |
| 25,4x25,4 | 01304 |
| 25X50 | 01332 |
| 30X30 | 10271 |
| vanaf 45,5x45,5 gebruik een hydraulische pomp | |
| 45.5 x 45.5 | 01313 |
| 45X92 | 01314 |
| 50,8x50,8 | 01306 |
| 68 x 68 | 01308 |
| 68X138 | 01330 |
| 92 x 92 | 01309 |
| 125x125 | 01431 |
| 138x138 | 01311 |

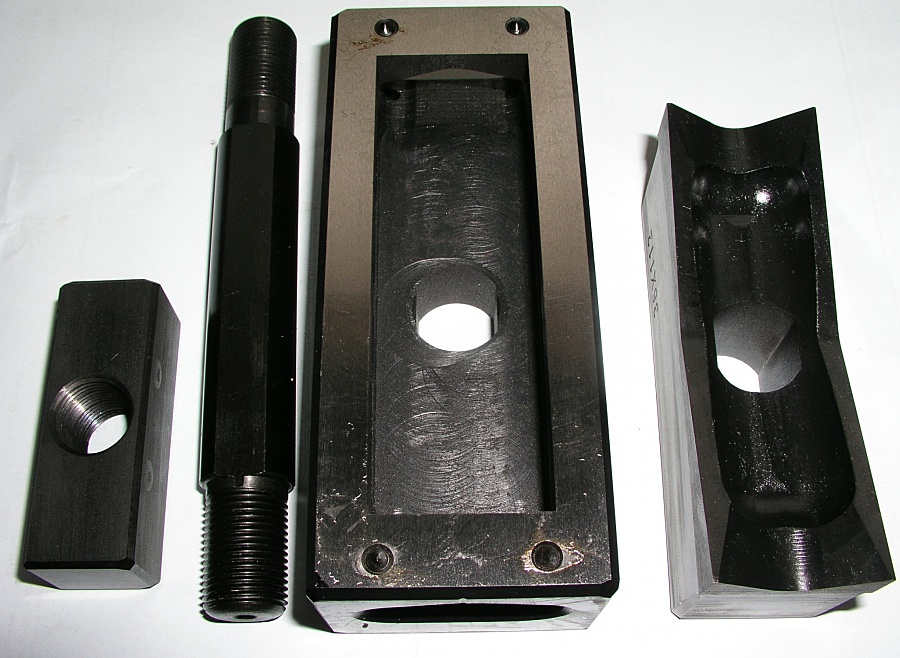

| Voor zware connectoren: | |
| Inclusief 4 centreerpennen op de matrijs om de positie van de 4 schroeven vooraf te markeren. | |
| 36x52 | 01325 |
| 36x65 | 01326 |
| 36x86 | 01327 |
| 36x91 | 01323 |
| 36x112 | 01328 |
| 46x86 | 01322 |
| 46x112 | 01324 |

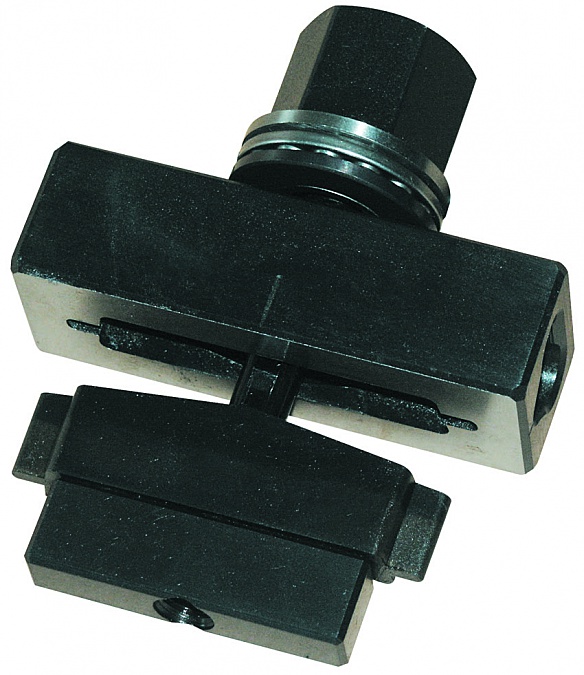

| Voor Sub-D connectoren: | |
| 19,8x11,3 | 01366 |
| 28,2x11,3 | 01367 |
| 41,9x11,3 | 01368 |
| 58,4x11,3 | 01369 |
| 55,7x13,9 | 01370 |
