CT2-H63.5 HYDRAULISCHE PONSMACHINE

Gemotoriseerde ponsmachine voor deuren, panelen, elektriciteitskasten tot Ø63, 5 ponsmachine voor elektrische deuren, panelen, dozen, kasten

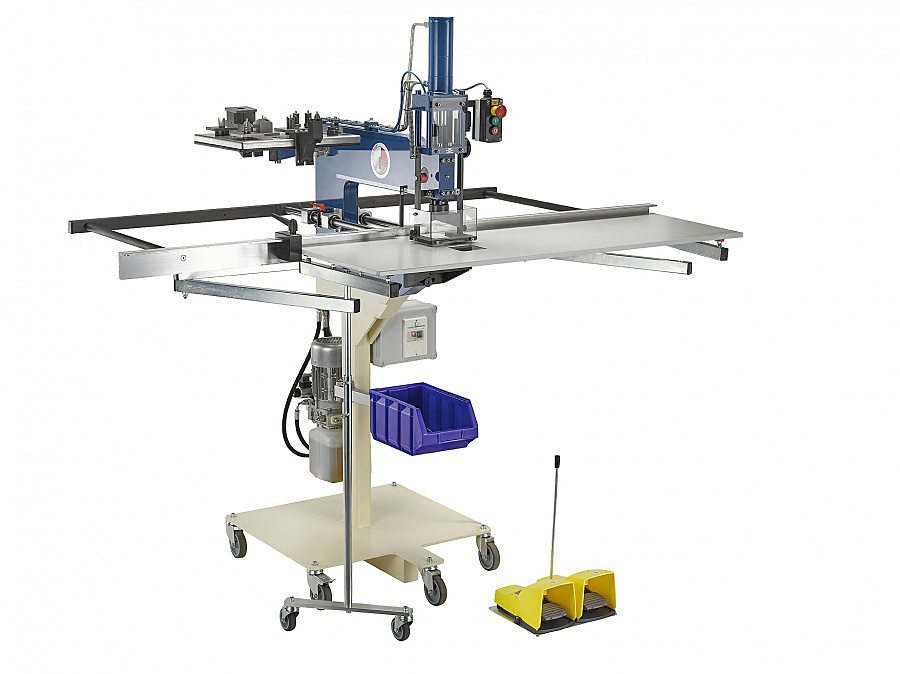

Vrijstaande machine op een verrijdbaar onderstel, met een hydraulische eenheid van 230 V en een dubbel bedieningspedaal.

Gelede armen met wielen voor het verplaatsen van de deuren.
X/Y-rechtlijn met linialen en aanslag voor seriewerk.

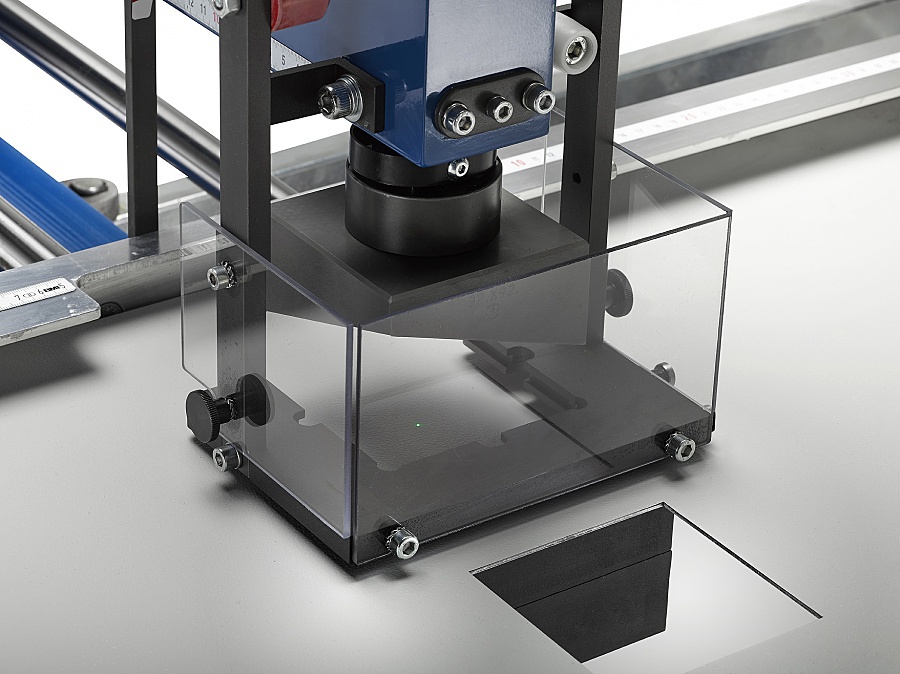

Geïntegreerde centreerpen.
De pons beweegt met gematigde snelheid naar beneden, waardoor positioneringsfouten door de operator vermeden worden.

Zeer uitgebreid assortiment ponsstempels, van 3 mm tot 60x60 mm diameter, PG- en ISO-assortimenten en alle “elektrische” afmetingen of op maat.

- Gewicht : 250 KG

- Afmetingen (zonder regel) : 800x720x1720

- Diepte van de overhang van het frame : 510 mm.

- Ponscapaciteit :

2 mm op staal of roestvrij staal tot 92x92 mm

4 mm op kunststof of polyester

- CT2-M manuele ponsmachine

- ronde en rechthoekige ponsen voor standaard staal

- ronde en rechthoekige ponsen voor roestvrij staal

- hydraulische handpomp- en messensets voor tristaanstaal

- hydraulische handpomp en knipsets voor roestvrij staal tristar plus

- draagbare hydraulische pomp voor akku pons

- ponscilinder voor ponsmachines met hydraulische voetpomp

- gatenzaag

BESCHRIJVING	REFERENTIE

CT2-H hydraulische ponsmachine
Overstekdiepte van het frame: 510 mm, met dubbelwerkende cilinder, hydraulische eenheid 240 V, 90 bar, 2 voetschakelaars, 2 meterliniaal en eindaanslagen, verplaatsbaar frame op wielen	CT2-H

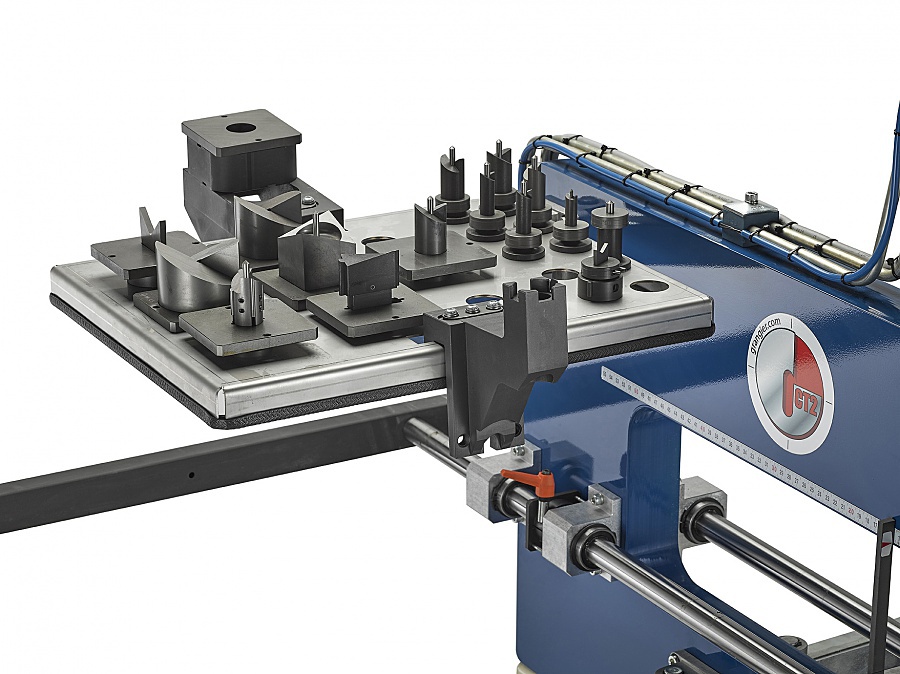

DIESELHOUDERS :
DIES HOUDER 30 mm : voor ronde stempels van 3 tot 22,5 mm	TPM30
DIES HOUDER 80 mm : voor ronde matrijzen van 23 tot 63,5 mm en vierkante tot 50 mm	TPM80

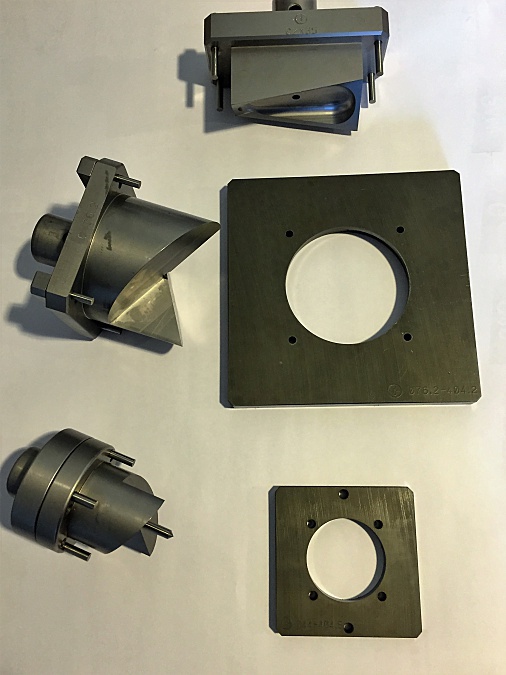

DIES HOUDER 150 mm : voor grote stempels 92x92, 68x68 en andere	TPM150
STRIPPER VOOR DIES HOUDER 150 mm	DV150

ACCESSOIRES
STANDPALEN MET KASTOREN (voor grote deuren)	SRP
DIE HOUDER	CRO

PONS	VOOR	REFERENTIE

ROND PONSEN :
Ø25,5	ISO 25	PMR25,5
Ø28,3	PG 21	PMR28,3
Ø30.5		PMR30.5
Ø32,5	ISO 32	PMR32,5
Ø33		PMR33
Ø34		PMR34
Ø37	PG 29	PMR37
Ø40,5	ISO 40	PMR40.5
Ø41,5		PMR41.5
Ø43		PMR43
Ø44		PMR44
Ø47	PG 36	PMR47
Ø50,5	ISO 50	PMR50,5
Ø54	PG 42	PMR54
Ø56	PMR56
Ø60	PG 48	PMR60
Ø63,5 MAXI	ISO 63	PMR63,5

VIERKANT EN RECHTHOEKIG PONSEN :
15X15		PMC15X15
16,1X13,5		PMC16,1X13,5
18X12		PMC18X12
20X20		PMC20X20
22X22		PMC22X22
25X7 OBLONG	6mm schroef	PMC25x7
30X22		PMC30X22
33X15		PMC33X15
33X20,3		PMC33X20,3
34X21,5		PMC34X21,5
35X10		PMC35X10
35X35	HARTING PLUG	PMC35X35
36,5X21,5		PMC36,5X21,5
36X26		PMC36X26
36X36		PMC36X36
40X30	67,5x 30	PMC40X30
40X40		PMC40X40
45X29	71 x 29	PMC45X29
45,3X 22,2	DIN 48 x 24	PMC45,3X22,2
45,3X 45,3	DIN 48 x 48 en meer	PMC45,3X45,3
46X36		PMC46X36
47X36		PMC47X36
50X14		PMC50X14
50X25		PMC50X25
50X37		PMC50X37
50X44,5		PMC50X44,5
58,5X 58,5 maximum	speciaal	PMCS
9 Broches	subd9	PMSD9
15 Broches	subd15	PMSD15
25 Broches	subd25	PMSD25
37 Broches	subd37	PMSD37

SET MESSEN EN MATRIJZEN :
Set met mes, meshouder en matrijs voor 30x5 sleuf		LD30
Set met mes, meshouder en matrijs voor 45,5x5 sleuf		LD45
Set van mes, meshouder en matrijs voor 60x5 sleuf		LD60

KNOOPSGATVORM :
Set pons+die D6,5x D12		PMBS12X6,5
Set pons+die D7x D15		PMBS15X7

VOOR SLOT :
D22,5X20,1		PMRS22,5X20,1
D22,5X18,5		PMRS22,5X18,5
D22,5X21,2		PMRS22,5X21,2
D17XD10 X33.3		PMBS17X10
