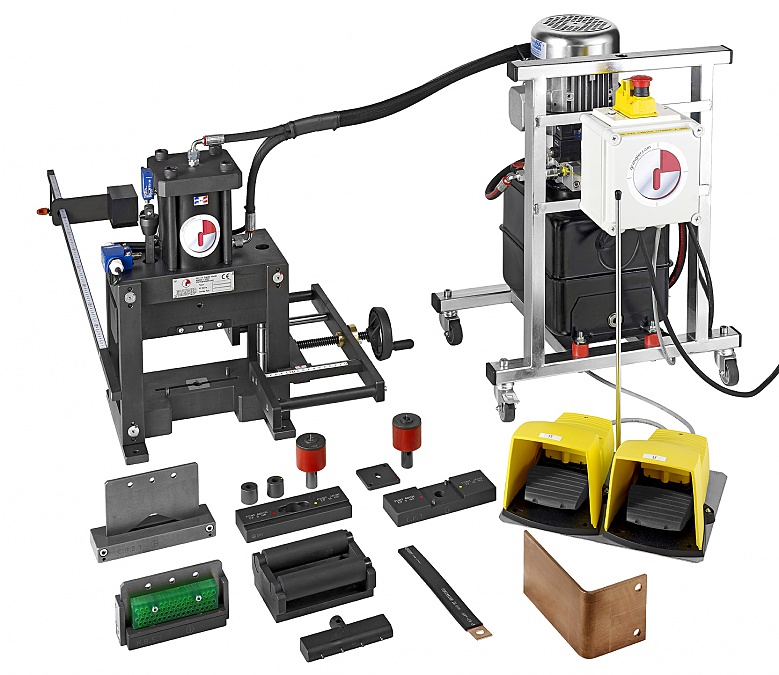

CM1-125 Snij/Pons/Buigmachine voor koperen geleiders tot 125 mm
Raadpleeg de tabel met machine- en gereedschapsproducten:
Een productiemachine voor 3 toepassingen :
SNIJDEN
Matrijs en mes voor het snijden van harde staven tot 125 x 10 mm.
Matrijs en mes voor het snijden van flexibele rails tot 125 x 10 mm.
PUNCHING
Voor flexibele en stijve staven
tot een dikte van 10 mm.
Stansen met centreerpen
Standaard afmetingen :
Diameter 5-6-7-8-9-10-11-12-13-14-15-16
Langwerpig 5-6-7-8-9-10-11-12-13 X 16 mm
BUIGEN
Voor stijve staven tot 125X10 mm.
Nauwkeurige instelling van de plooihoek door aflezen van de liniaal en centreerpen
geïntegreerd in de V-vorm.
DE CME ELEKTROHYDRAULISCHE EENHEID IS UITGERUST MET EEN DUBBEL PEDAAL VOOR OMHOOG/OMLAAG, MET STOP IN POSITIE, ZEER GEMAKKELIJK TE BEDIENEN.
Technische kenmerken
- Vermogen : 12 ton
- Max. druk : 160 bar
- Vermogen CME 240V, eenfasige motor 1,1KW
- Gewicht hoofd : 73 KG
- BxHxT : 300x260x650
AANVERWANTE PRODUCTEN
- Gecombineerde schaar CM1-200
- Hydraulische vouwmachine PH1-160
- Hydraulische vouwmachine PH1-125
- Elektrohydraulisch aggregaat CME

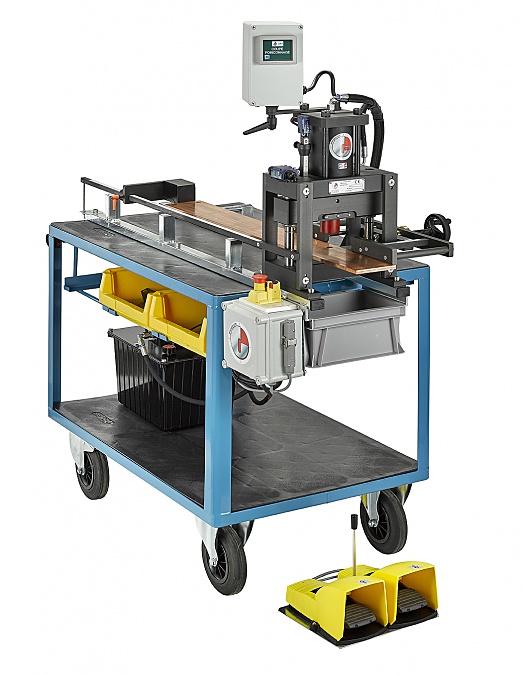

- Duo CM1+PH1 op werkbank
CM1-125
| BESCHRIJVING | REFERENTIES |

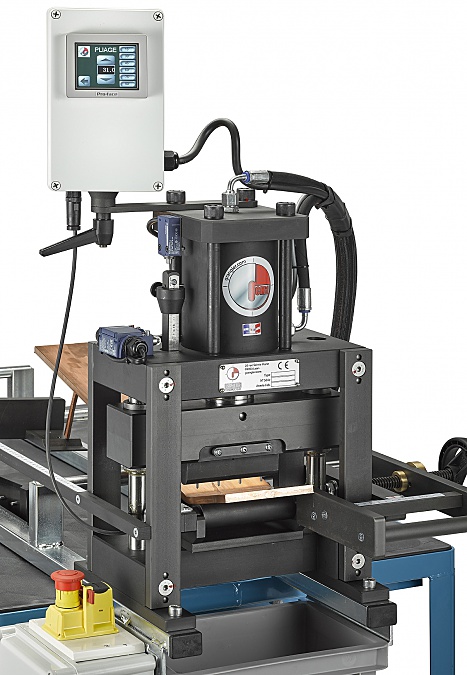

| HYDRAULISCHE KOP : | CM1 |
|
Zonder gereedschap, dubbelwerkende cilinder, elektrische stop voor buigen, maximale doorvoermaat: 125x10 mm |
|
| EINDE STOP X/Y : | GXY |
| Voor productie, X=0-125mm. Y=0-1000mm. | |
| HYDRAULISCHE EENHEID : | CME |
|
Op beweegbaar frame, tank met 15 liter olie, 160 bar, 240 volt, 2 elektrische voetschakelaars voor dubbelwerkende cilinder. |
|
| SNIJGEREEDSCHAPPEN VOOR KOPER- EN ALUMINIUMPROFIELEN : | |
| Matrijs 125 x 10 maxi | CBS1 |
| Blad 125 x 10 maxi | LR1 |
| SNIJGEREEDSCHAPPEN VOOR GELAMINEERDE/GEÏSOLEERDE STROOMRAILS : | |
| Matrijs 125X10 maxi | MBS1 |
| Blad 125X10 maxi | LS1 |
| PONSGEREEDSCHAP VOOR RAILS : | |
| Ronde stempelhouder | GM1 |
| Oblongs matrijshouder | GMO |
| SET MATRIJS/STRIPPER/PONS MET CENTERPEN : | |
| Ronde stoten | |
| Voor geleiders met een dikte van 4 tot 6 mm : | |
| Ø7 | PMD7 |
| Ø8 | PMD8 |
| Ø9 | PMD9 |
| Ø10 | PMD10 |
| Ø11 | PMD11 |
| Ø12 | PMD12 |
| Ø13 | PMD13 |
| Ø14 | PMD14 |
| Ø15 | PMD15 |
| Ø16 | PMD16 |
| Voor 10 mm dikke geleiders: (alleen de matrijs, pons is hetzelfde als 4/6 mm dik) | |
| Ø7 | M107 |
| Ø8 | M108 |
| Ø9 | M109 |
| Ø10 | M1010 |
| Ø11 | M1011 |
| Ø12 | M1012 |
| Ø13 | M1013 |
| Ø14 | M1014 |
| Ø15 | M1015 |
| Ø16 | M1016 |
| Langwerpige stoten : | |
| Voor geleiders met een dikte van 4 tot 6 mm : | |
| 7x16 | PMD7X16 |
| 9x16 | PMD9X16 |
| 11x16 | PMD11X16 |
| 13x16 | PMD13X16 |
| Voor 10 mm dikke geleiders: (alleen de matrijs, pons is hetzelfde als 4/6 mm dik) | |
| 7X16 | MO10 7X16 |
| 9x16 | MO10 9X16 |
| 11x16 | MO10 11X16 |
| 13x16 | MO10 13X16 |
| BUIGGEREEDSCHAP : | |
| Tot 125x10 rail. Kleinste Z-bocht : 55 mm | OP1 |
