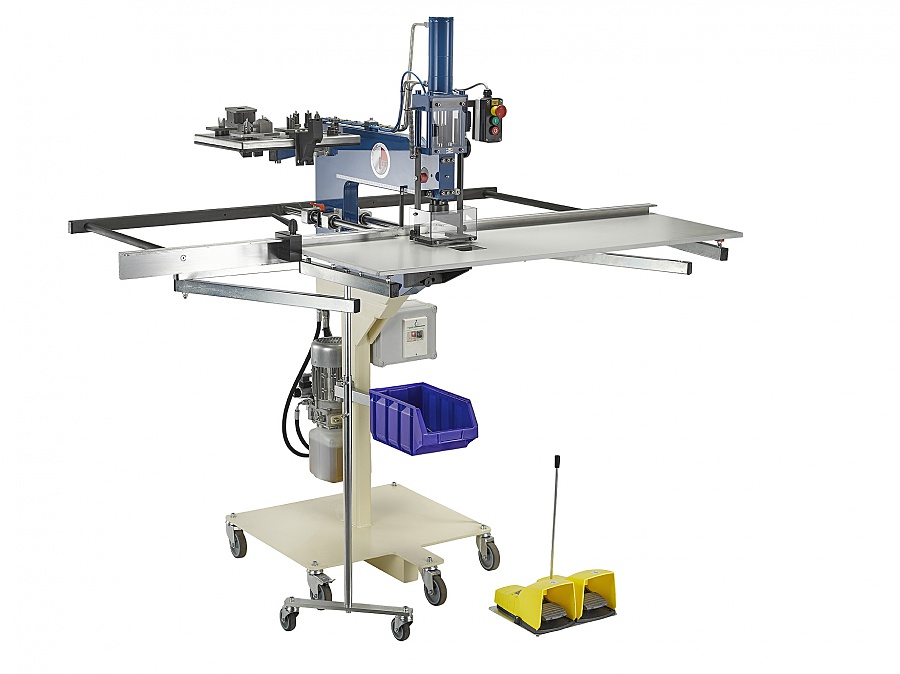

CT2-H HYDRAULISCHE PONSMACHINE

Elektrohydraulische ponsmachine voor kastpanelen, tot Ø120 of 125x125

Vrijstaande machine op een verrijdbaar onderstel, met een hydraulische eenheid van 230 V en een dubbel bedieningspedaal.

Gelede armen met wielen voor het verplaatsen van de deuren.
X/Y-rechtlijn met linialen en aanslag voor seriewerk.
Geïntegreerde centreerpen.
De pons beweegt met gematigde snelheid naar beneden, waardoor positioneringsfouten door de operator vermeden worden.

Reeks stempels en matrijzen van 3 tot 125x125 mm.

- Gewicht : 250 KG

- Afmetingen (zonder regel) : 800x720x1720

- Diepte van de overhang van het frame : 510 mm.

- Ponscapaciteit :

2 mm op staal of roestvrij staal tot 92x92 mm

4 mm op kunststof of polyester

AANVERWANTE PRODUCTEN

- CT2-M manuele ponsmachine

- ronde en rechthoekige ponsen voor standaard staal

- ronde en rechthoekige ponsen voor roestvrij staal

- hydraulische handpomp- en messensets voor tristaanstaal

- hydraulische handpomp en knipsets voor roestvrij staal tristar plus

- draagbare hydraulische pomp voor akku pons

- ponscilinder voor ponsmachines met hydraulische voetpomp

- gatenzaag

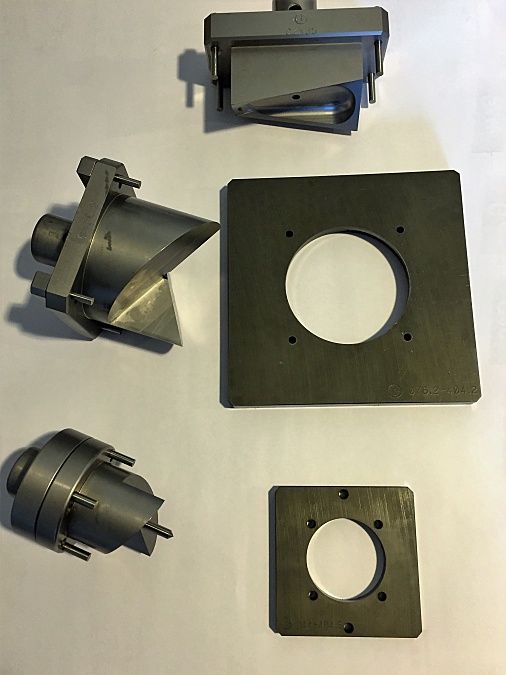

Matrijzenstempels Ø65 tot 120 en vierkant 125x125 max. voor CT2H-125:
PONS	BESTEMMING	REFERENTIE

ROND PONSEN :
Ø68		PMR68
Ø70		PMR70
Ø75,5		PMR75,5
Ø76		PMR76
Ø76.2		PMR76.2
Ø80		PMR80
Ø82		PMR82

Vierkante matrijzenstempels van 61x61 tot 125x125 voor CT2H-125:
VIERKANT EN RECHTHOEKIG PONSEN :
65X36 + 4 stiften met een hartafstand van 83x32	Industriële connector 10 pinnen	PMC65X36
68x44.5	Essailec doos	PMC68X44.5
68X68	Uitrusting 72x72	PMC68
71X29		PMC71X29
73X47		PMC73X47
80X50		PMC80X50
86X36 + 4 stiften met een hartafstand van 103x32	Industriële connector 16 pinnen	PMC86X36
92X45,3	96x48 apparatuur	PMC92X45,3
92X92	96x96 apparatuur	PMC92
112X36 + 4 stiften met een hartafstand van 130x32	Industriële connector 24 pinnen	PMC112X36
Max. 125X125, op aanvraag

Speciale maten		PMCS
Voor het snijden van grote openingen:
Set mes, meshouder en matrijs voor 80x5 sleuf		LD80
Set mes, meshouder en matrijs voor 100 x 5 sleuf		LD100
Set met mes, meshouder en matrijs voor 120 x 5 sleuven		LD120

PONS	VOOR	REFERENTIE

ROND PONSEN :
Ø22,5 + 4 nokken 3,2	Draaiknop	PMR22,5-32
Ø25,5	ISO 25	PMR25,5
Ø28,3	PG 21	PMR28,3
Ø30.5		PMR30.5
Ø32,5	ISO 32	PMR32,5
Ø33		PMR33
Ø34		PMR34
Ø34.6		PMR34.6
Ø37	PG 29	PMR37
Ø38		PMR38
Ø40,5	ISO 40	PMR40.5
Ø41,5		PMR41.5
Ø43		PMR43
Ø44		PMR44
Ø47	PG 36	PMR47
Ø49.6		PMR49.6
Ø50,5	ISO 50	PMR50,5
Ø54	PG 42	PMR54
Ø56		PMR56
Ø57		PMR57
Ø60	PG 48	PMR60
Ø63,5 MAXI	ISO 63	PMR63,5

VIERKANT EN RECHTHOEKIG PONSEN :
15X15		PMC15X15
16,1X13,5		PMC16,1X13,5
18X12		PMC18X12
20X20		PMC20X20
22X22		PMC22X22
22.2X22.2		PMC22.2X22.2
24X24		PMC24X24
25X7 OBLONG	6mm schroef	PMC25x7
30X22		PMC30X22
33X15		PMC33X15
33X20,3		PMC33X20,3
34X21,5		PMC34X21,5
35X10		PMC35X10
35X35	HARTING PLUG	PMC35X35
36,5X21,5		PMC36,5X21,5
36X26		PMC36X26
36X36		PMC36X36
40X30	67,5x 30	PMC40X30
40X40		PMC40X40
45X29	71 x 29	PMC45X29
45,3X 22,2	DIN 48 x 24	PMC45,3X22,2
45,3X 45,3	DIN 48 x 48 en meer	PMC45,3X45,3
46X36		PMC46X36
47X36		PMC47X36
50X14		PMC50X14
50X25		PMC50X25
50X37		PMC50X37
50X44,5		PMC50X44,5
52x36 + 4 stiften met hartafstand 70x32		PMC56X36
55X55		PMC55
60X60 max	speciaal	PMCS
9 pinnen	Sub-D 9 pinnen	PMSD9
15 pinnen	Sub-D 15 pinnen	PMSD15
25 pinnen	Sub-D 25 pinnen	PMSD25
37 pinnen	Sub-D 37 pinnen	PMSD37

SET MESSEN EN MATRIJZEN :
Set met mes, meshouder en matrijs voor 30x5 sleuf		LD30
Set met mes, meshouder en matrijs voor 45,5x5 sleuf		LD45
Set van mes, meshouder en matrijs voor 60x5 sleuf		LD60

KNOOPSGATVORM :
Set pons+die D6,5x D12		PMBS12X6,5

VOOR SLOT :
D22,5X20,1		PMRS22,5X20,1
D22,5X18,5		PMRS22,5X18,5
D22,5X21,2		PMRS22,5X21,2

BESCHRIJVING	REFERENTIE

CT2-H125 hydraulische ponsmachine
Overstekdiepte van het frame: 510 mm, met dubbelwerkende cilinder, hydraulische eenheid 240 V, 90 bar, 2 voetschakelaars, 2 meterliniaal en eindaanslagen, verplaatsbaar frame op wielen	CT2-H125

DIESELHOUDERS : (onmisbaar, te kiezen op basis van de ponsdiameters)

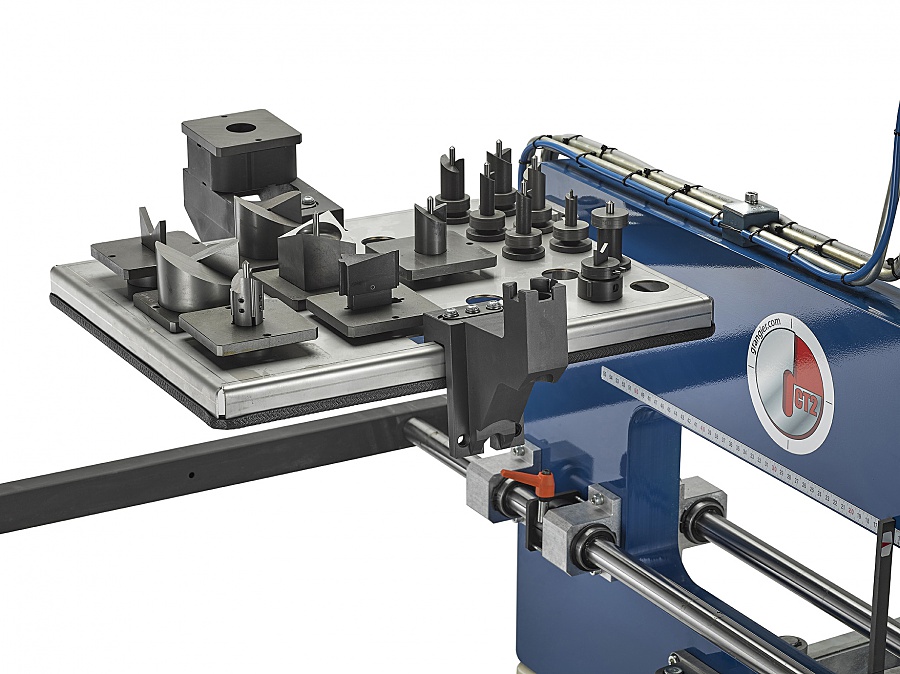

MATRIJSTAFEL BREEDTE 30: voor matrijzen met een diameter van 3 tot maximaal 22,5 mm Voor CT2M / CT2-H63.5 / CT2-H125	TPM30
MATRIJSTAFEL BREEDTE 80: voor matrijzen met een diameter van 25,5 tot 63,5 en vierkante matrijzen van maximaal 60 x 60 Voor CT2M / CT2-H63.5 / CT2-H125	TPM80
MATRIJSTAFEL BREEDTE 150: voor matrijzen met grote afmetingen Ø 120 of maximaal 92x92 Alleen voor CT2H-125	TPM150
ONTSTEKER VOOR TAFEL VAN 150: verplicht bij tafel van 120 (maakt het mogelijk om te ponsen van diameter 3 tot diameter 120)	DV150
MATRIJSTAFEL BREEDTE 150 aangepast voor pons 125x125 Alleen voor CT2H-125	TPM150-125

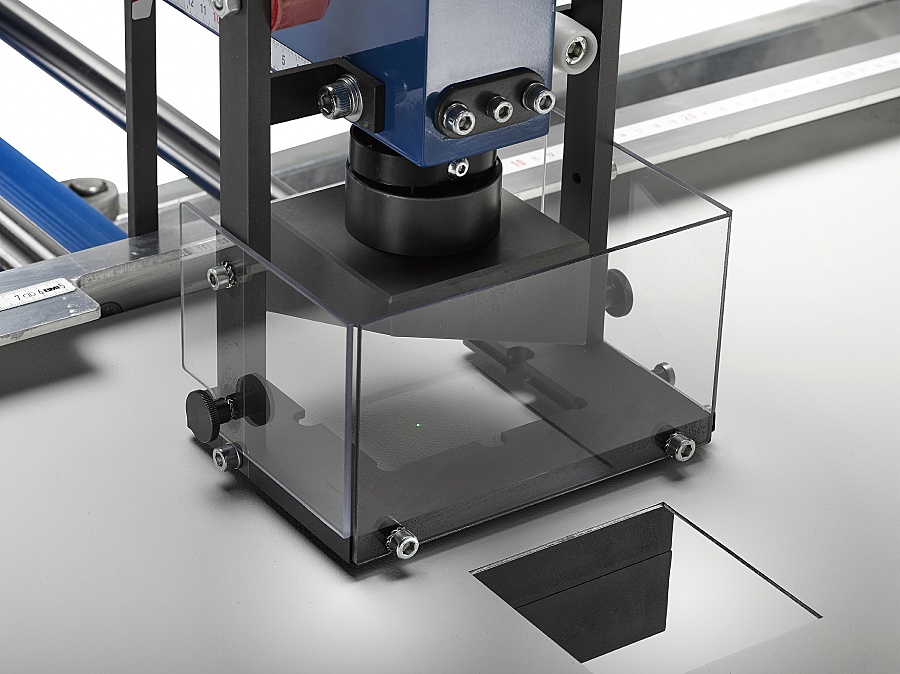

Verwijderbare ontkistingsplaat voor pons-matrijs 125x125	CT20165

ACCESSOIRES
STANDPALEN MET KASTOREN (voor grote deuren)	SRP
DIE HOUDER	CRO
SOKKEL VOOR HANDMATIGE PONSMACHINE	SRCT2
MATRIJSTAFEL breedte 42: tussenliggende tafel voor matrijzen met een diameter van 25,5 tot 32,5 mm	TPM42
