Vervaardiging van een laagspanningsschakelbord met behulp van gereedschapswerktuigen
De constructie van een laagspanningsbord vereist het gebruik van gereedschap dat specifiek is voor de elektriciteitsindustrie. Hun vermogen, dat kan oplopen tot enkele tientallen megawatts, hangt af van het aantal uitgaande feeders. Deze schakelborden vervullen een breed scala aan functies en worden volgens strenge normen gemaakt. Machines vergemakkelijken het werk van paneelbouwers en zorgen ervoor dat deze normen worden nageleefd bij de installatie van de verschillende componenten van een laagspanningsverdeler.
Wat is het doel van een laagspanningsschakelbord of -kast?
Een laagspanningsschakelbord heeft verschillende functies. In het algemeen is het de functie om elektriciteit te ontvangen en vervolgens opnieuw te verdelen via secundaire circuits in commerciële en industriële gebouwen. Het hart van de elektrische distributie in gebouwen, het laagspanningshoofdschakelbord:
> Ontvangt de laagspanningsvoeding van een distributienetwerk,
> Verdeelt de elektrische stroom volgens de behoeften van de elektrische apparatuur,
> Beschermt het stroomopwaartse netwerk tegen risico's van overbelasting of kortsluiting door middel van stroomonderbrekers,
> Verdeelt de elektriciteit naar de verschillende circuits in een of meer gebouwen,
> Zorgt voor volledige isolatie van circuits tijdens onderhoudswerkzaamheden,
> Integreert over het algemeen meetsystemen om het verbruik te meten,
> Bewaakt elektrische parameters met behulp van bedrijfsindicatoren,
> Verbindt secundaire kasten, dozen en verdeelborden,
> Verbindt het aardingsnetwerk om te beschermen tegen elektrische schokken.
Door te voldoen aan de huidige normen, beschermen verdeelkasten ook installaties en operators.

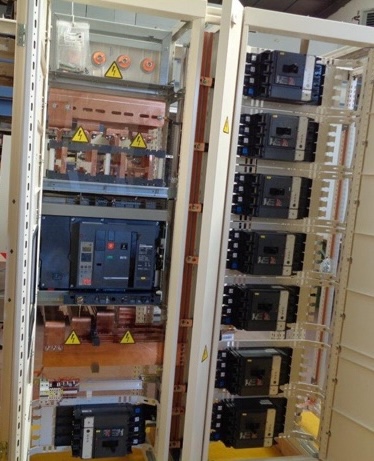

Welke componenten zitten er in een laagspanningsschakelbord?

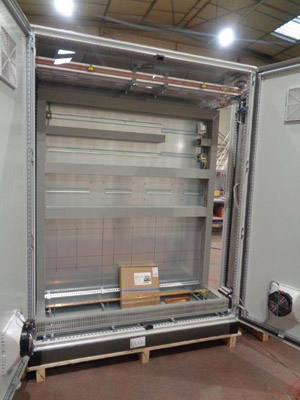

De elementen waaruit een laagspanningsschakel- en bedieningspaneel is opgebouwd, zijn geïnstalleerd in een metalen kast die een eerste bescherming biedt. Indicatoren en apparaten kunnen op de deuren van de kast worden geplaatst. Din-rails worden in het schakelbord geïnstalleerd.

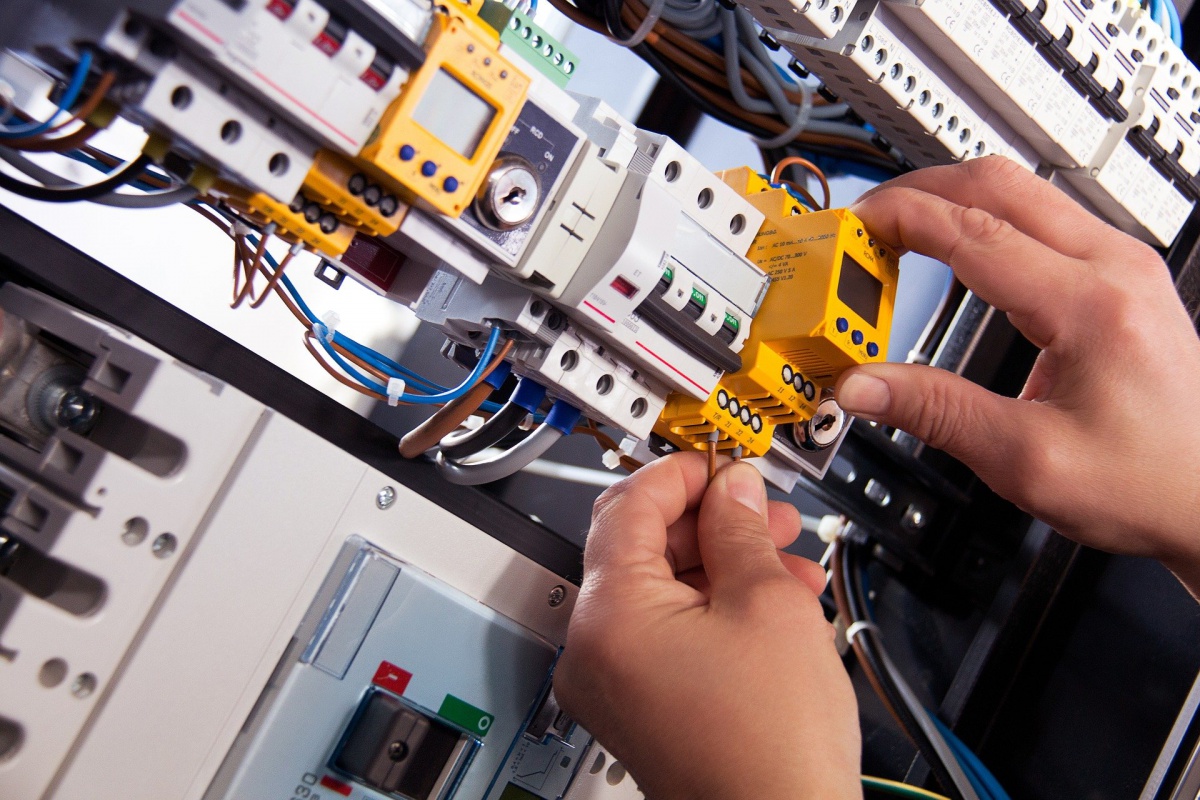

Een laagspanningsbord bestaat uit verschillende elektrische componenten. De belangrijkste elementen zijn stroomonderbrekers, schakelaars, schakelaars, energiemeters en beveiligingsapparaten, evenals koperen rails om deze componenten met elkaar te verbinden. Koperen elektrische kabels met verschillende doorsneden worden dan gebruikt om het LV-hoofdbord te verbinden met de verschillende elektrische apparatuur die het bedient.
Welke machines en gereedschappen moeten worden gebruikt om een laagspanningsschakelbord te maken?
- De “Cisabarre” pons- en buigscharen voor koperen stroomrails zijn bijzonder geschikt voor de constructie van een laagspanningshoofdverdeler. De stroom die wordt gedistribueerd in een commercieel gebouw of op een industriële site kan zeer hoog zijn en daarom hebt u een efficiënte, nauwkeurige machine nodig.

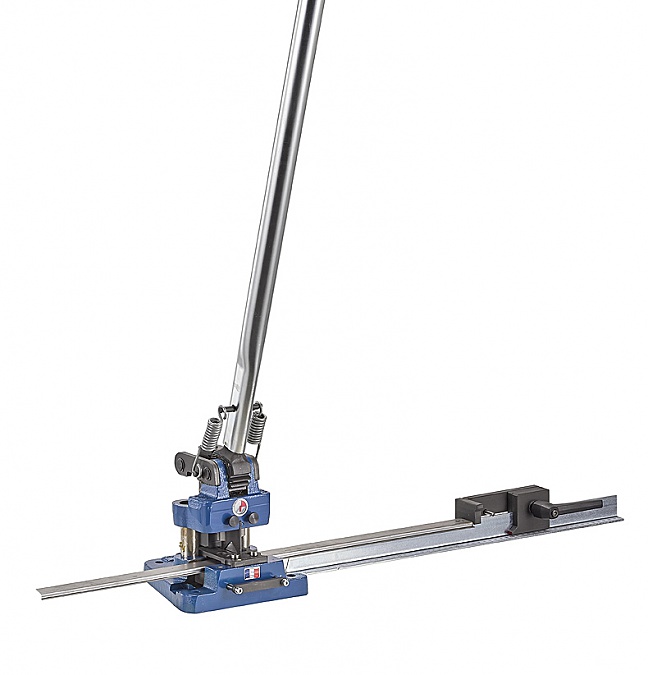

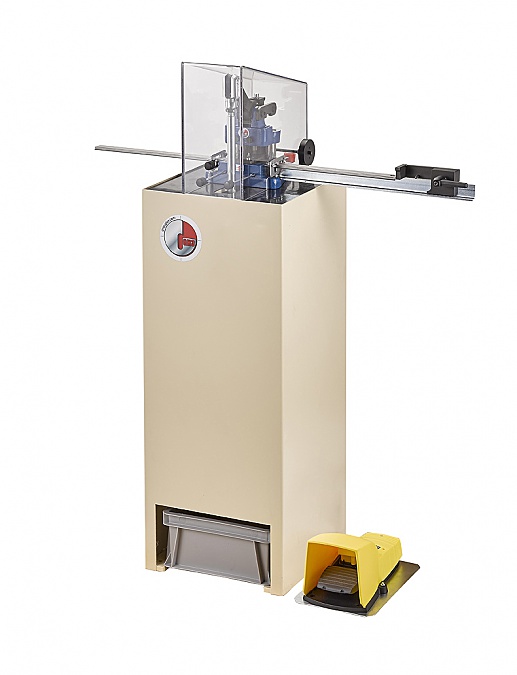

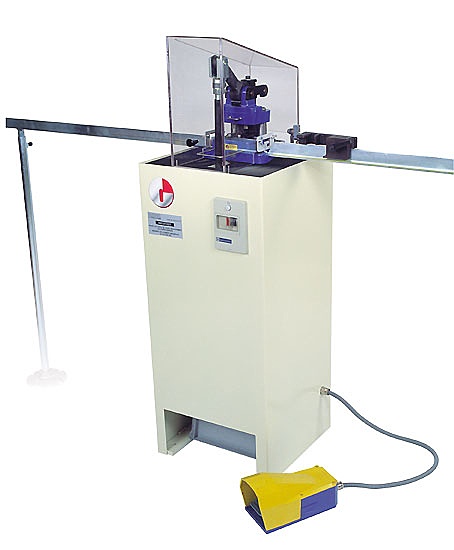

- De “Coup'Din” van GRANGIER maakt het leven van kabelarbeiders al meer dan 50 jaar gemakkelijker. De handmatige, elektrische of pneumatische ponsscharen zijn verkrijgbaar in verschillende handmatige of gemotoriseerde versies en knippen en doorboren Din-rails in één enkele handeling.

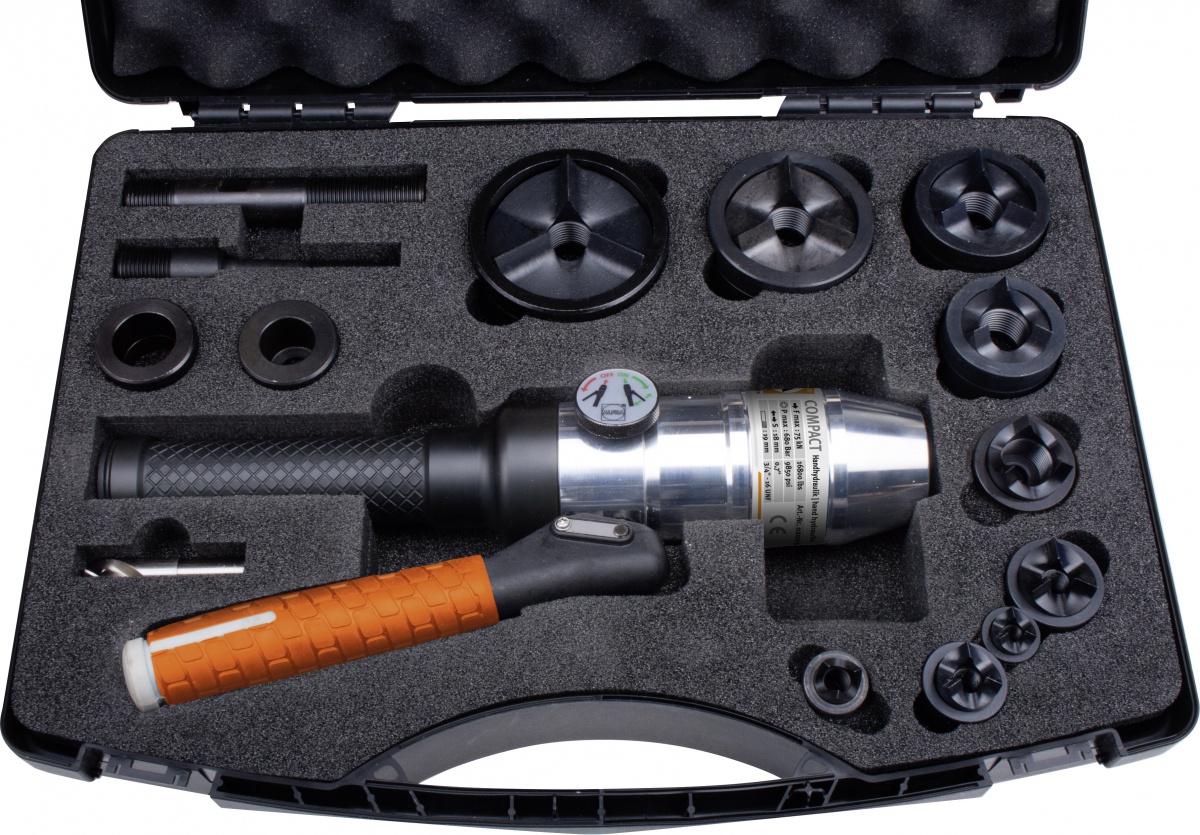

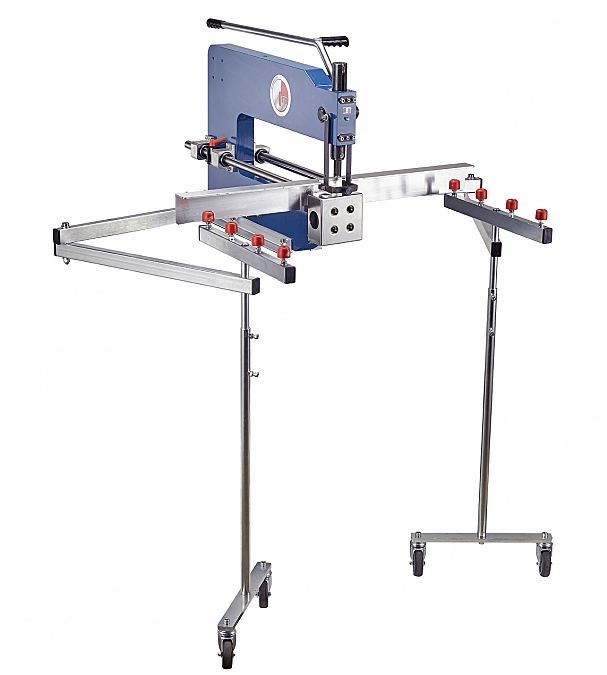

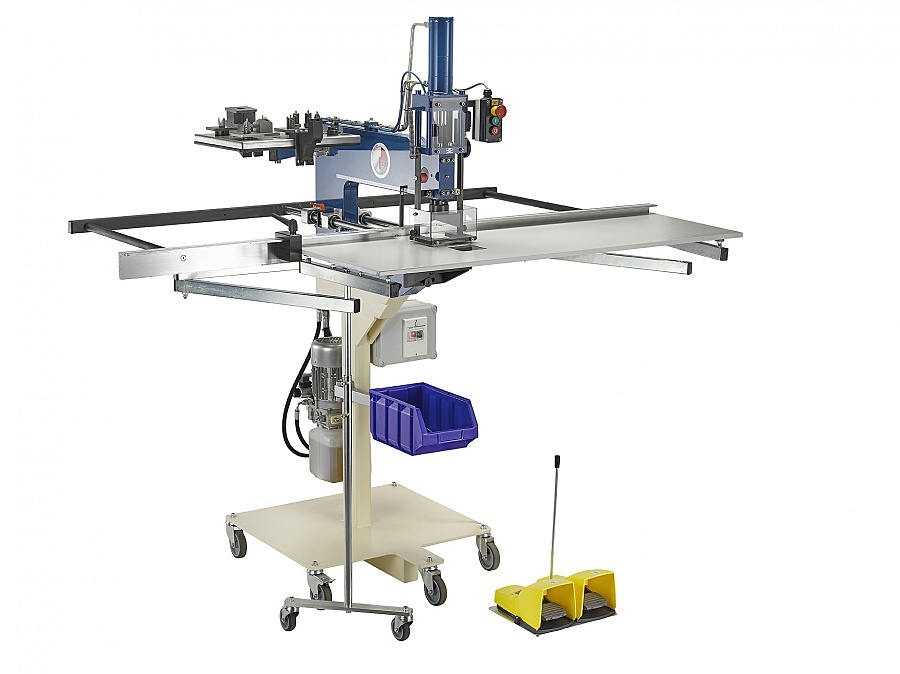

- Ponsmachines voor deuren en kasten zijn ideaal voor het boren en snijden van panelen en kasten.. Van manueel ponsgereedschap tot de CT2 ponsmachine voor in de werkplaats, het gamma dekt alle behoeften van de paneelbouwer.
- Het gebruik van een CG125 kniptang voor kabelgoten, -deksels en -luiken maakt het bedraden eenvoudiger. Met deze schaar is het knippen van kabelgoten schoon en braamvrij.
FAQ

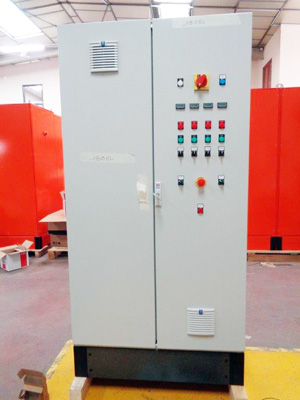

> Wat zijn de belangrijkste verschillen tussen een hoofd LV bord en een schakelkast?
Een hoofd LV bord verdeelt elektrische stroom naar alle apparatuur in een industriële of commerciële installatie, terwijl een schakelkast gewijd is aan het beheer en de controle van specifieke apparatuur: machines, geautomatiseerde systemen. Het vermogen van een hoofd LV bord is honderden kW, vergeleken met minder dan 100 kW voor een kast.
Terwijl een kast slechts op één machine is aangesloten, levert de TGBT meerdere voedingen aan secundaire schakelborden (schakelkasten, controlekamers, enz.) en kan hij meetapparatuur bevatten. De TGBT bevindt zich meestal aan het begin van de elektrische installatie, in tegenstelling tot de kast, die zich in de buurt van de machine of het systeem bevindt dat hij beheert.
> Welke soorten koperen geleiders worden gebruikt in een hoofd LV bord?

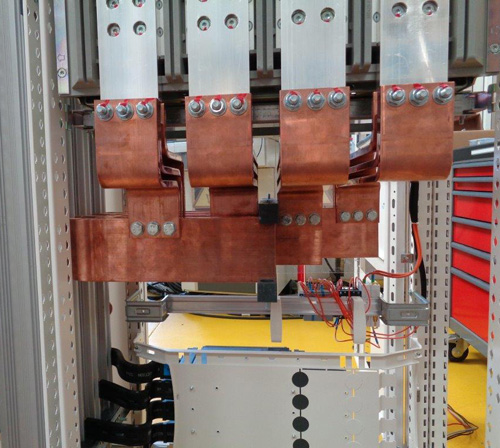

Koperen rails met verschillende doorsneden worden gebruikt om de stroom te geleiden tussen de verschillende apparatuur in het schakelbord: stroomonderbrekers, scheiders, enz. De keuze van de rails hangt af van de intensiteit van de stroom die moet worden gedistribueerd: van enkele honderden tot duizenden ampères.
Gangbare doorsneden variëren van 20x5 mm tot 120x10 mm, en zelfs 160x10 mm voor de krachtigste schakelborden.
> Aan welke normen moet worden voldaan bij de productie van laagspanningsschakelapparatuur?
Laagspanningsschakel- en verdeelinrichtingen moeten worden vervaardigd in overeenstemming met de huidige normen, in het bijzonder NF C 15-100, die de installatieregels definieert, en NF EN 60439-1, die van toepassing is op laagspanningsschakel- en verdeelinrichtingen. Talrijke andere veiligheids- en dimensioneringsnormen moeten ook worden nageleefd bij de productie van het LV-hoofdbord.
